بتن هوادار اتوکلاوشده (AAC – Autoclaved Aerated Concrete)

بتن هوادار (AAC): محصولی نوین در صنعت ساختمان

مبانی علمی :

بتن هوادار (Aerated Concrete) نخستین بار در سال ۱۹۲۴ در سوئد ابداع شد. از آن زمان تاکنون، این نوع بتن به یکی از پرکاربردترین مصالح ساختمانی در اروپا و بسیاری از کشورهای دیگر تبدیل شده است. بتن هوادار به‌عنوان یک مصالح ساختمانی سبک، مستحکم، با قابلیت عایق‌بندی بالا و دوام زیاد، در چگالی‌ها و کلاس‌های مقاومتی متنوعی تولید می‌شود.

این محصول امکانات گسترده‌ای را برای ارتقای کیفیت ساختمان و در عین حال کاهش چشمگیر هزینه‌های کارگاهی فراهم می‌کند. بتن هوادار از مخلوط ماسه کوارتز و/یا خاکستر بادی (PFA)، مقدار کمی آهک، سیمان، گچ/انیدریت، آب و آلومینیوم تولید شده و با فرآیند پخت در اتوکلاو (تحت فشاربخار اشباع) به عمل می‌آید. به دلیل ویژگی‌های ممتاز، از این بتن در بسیاری از پروژه‌های ساختمانی نظیر ساختمان‌های مسکونی، تجاری، صنعتی، مدارس، بیمارستان‌ها و هتل‌ها استفاده می‌شود.

بتن هوادار اتوکلاو شده نوعی بتن حباب‌دار است که تا ۸۵ درصد حجم آن را هوا تشکیل می‌دهد. فاز جامد آن، یک عامل پیوند کریستالی به نام «توبرموریت» است. از نظر ترکیب شیمیایی، توبرموریت حاوی دی‌اکسید سیلیکون، اکسید کلسیم و آب است. علاوه بر فاز پیونددهنده توبرموریت، بتن هوادار اتوکلاوشده شامل دانه‌های کوارتز و مقادیر کمی از مواد معدنی دیگر نیز هست. دی‌اکسید سیلیکون از ماسه کوارتز، خاکستر بادی (PFA) یا کوارتزیت خرد شده به دست می‌آید. اکسید کلسیم نیز از آهک زنده، آهک هیدراته و سیمان تأمین می‌گردد. مقادیر کمی گچ/انیدریت به‌عنوان کاتالیزور و برای بهینه‌سازی خواص بتن هواداراتوکلاوشده اضافه می‌شود. پودر/خمیر آلومینیوم به‌عنوان عامل انبساط‌ دهنده عمل می‌کند. در کاربردهای خاص، می‌توان ترکیبات (شیمیایی) اضافی برای بهبود خواص بتن در حین تولید و ارتقای کیفیت محصول نهایی افزود. مواد فعال ویژه، امکان استفاده از برخی ضایعات را به‌عنوان مواد اولیه ارزشمند برای تولید بتن هوادار اتوکلاوشده ی باکیفیت فراهم می‌کند که این امر، گامی مهم در جهت پایداری و حفظ محیط‌ زیست است.

خط تجهیزات اتوکلاو خط تولید شرکت پرین بتن آمود

تصویر فوق تجهیزات اتوکلاو خط تولید شرکت پرین بتن آمود می باشد (اتوکلاوها تجهیزات بسیار دقیق بوده که در طول 12 ساعت دماو فشار تعیین شده را حفظ میکنند. این اتوکلاو ها ساخت کارخانه شولز آلمان می باشد.

یکی از دلایل کاهش انرژی مصرفی در کارخانه های تولید کننده بتن سبک هوادار اتوکلاو شده پخت در اتوکلاو با بخاردر یک سیستم بسته بخار-کندانس برگشتی می باشد.

مزایای بتن هوادار:

تنوع ابعاد: محصولات بتن هواداراتوکلاوشده در اندازه‌های متنوع، از بلوک‌های استاندارد تا پانل‌های بزرگ مسلح، قابل تولید هستند.

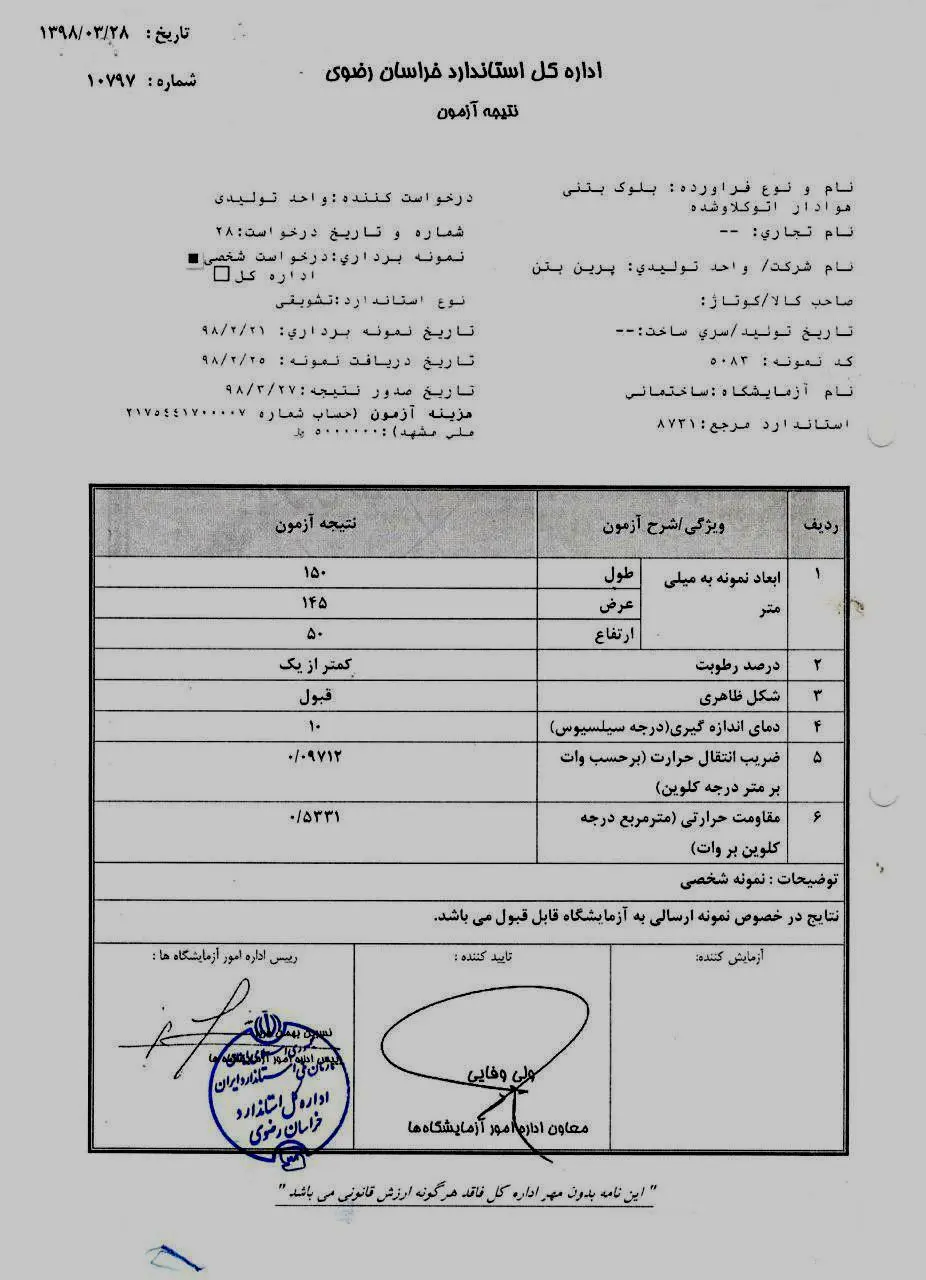

عایق حرارتی عالی: بتن هوادار دارای ضریب هدایت حرارتی بسیار پایین است که منجر به بهره‌وری بالای انرژی و صرفه‌جویی قابل توجه در هزینه‌های گرمایش و سرمایش می‌شود. ضریب هدایت حرارتی پرین بتن آمود بر اساس آخرین نتایج اندازه گیری شده در مرکز تحقیقات وزارت راه و مسکن و شهرسازی 0.11 وات بر متر درجه کلوین هست.
بسیار سبک: وزن بتن هوادار حدود 50 تا 70 درصد کمتر از مصالح ساختمانی مشابه است.

جدول مقایسه یک مترمکعب بلوک پرین به نسبت سایر مصالح ساختمانی:

جرم حجمی بلوک بتن هوادار اتوکلاو شده(kg/m³)	جرم حجمی بلوک سفال(kg/m³)	جرم حجمی بلوک سیمانی(kg/m³)
450 تا 550	850	1300 تا 1500

مقاومت فشاری بالا: بتن هوادار محصولی یکپارچه و بسیار مقاوم است و در مقاومت فشاری 3 تا 5 مگاپاسکال در رده بها 2 تولید می شود.

تصویر SEM از بلورهای توبرموریت در بتن هوادار اتوکلاوشده-بلوک سبک هبلکس پرین بتن آمود

دلیل مقاومت فشاری بالای این محصول در دانسیته پایین، وجود ساختار کریستالی آن می باشد که در تصویر تهیه شده با میکروسکوپ الکترونیکی به خوبی نشان داده شده است.

دقت ابعادی بالا: به دلیل دقت ابعادی بالا، کار با این محصول بسیار آسان است و نیاز به ملات ضخیم را از بین می‌برد.

دقت ابعادی بلوک های AAC مطابق با استاندارد (میلیمتر)
طول	ارتفاع	عرض
±3	±1.5	±2

عایق صوتی قوی: ساختار متخلخل بتن هوادار، عایق صوتی بسیار مؤثری ایجاد می‌کند. مکانیزم کاهش صدا در بلوک های هوادار اتوکلاو شده وجود میلیون ها حباب هوا بوده که همانند یک اتاق خالی عمل کرده و با انعکاس صوت در داخل خود انرژی صوتی را به انرژی حرارتی تبدیل کرده و صدا را خاموش میکند.

یکی از کاربردهای بلوک پرین در سالن های سینما ، استودیو ها و مراکزی است که بر میرا نمودن صدا تمرکز داشته و تمایل بر کاهش اکو و حذف نوفه ها می باشند.

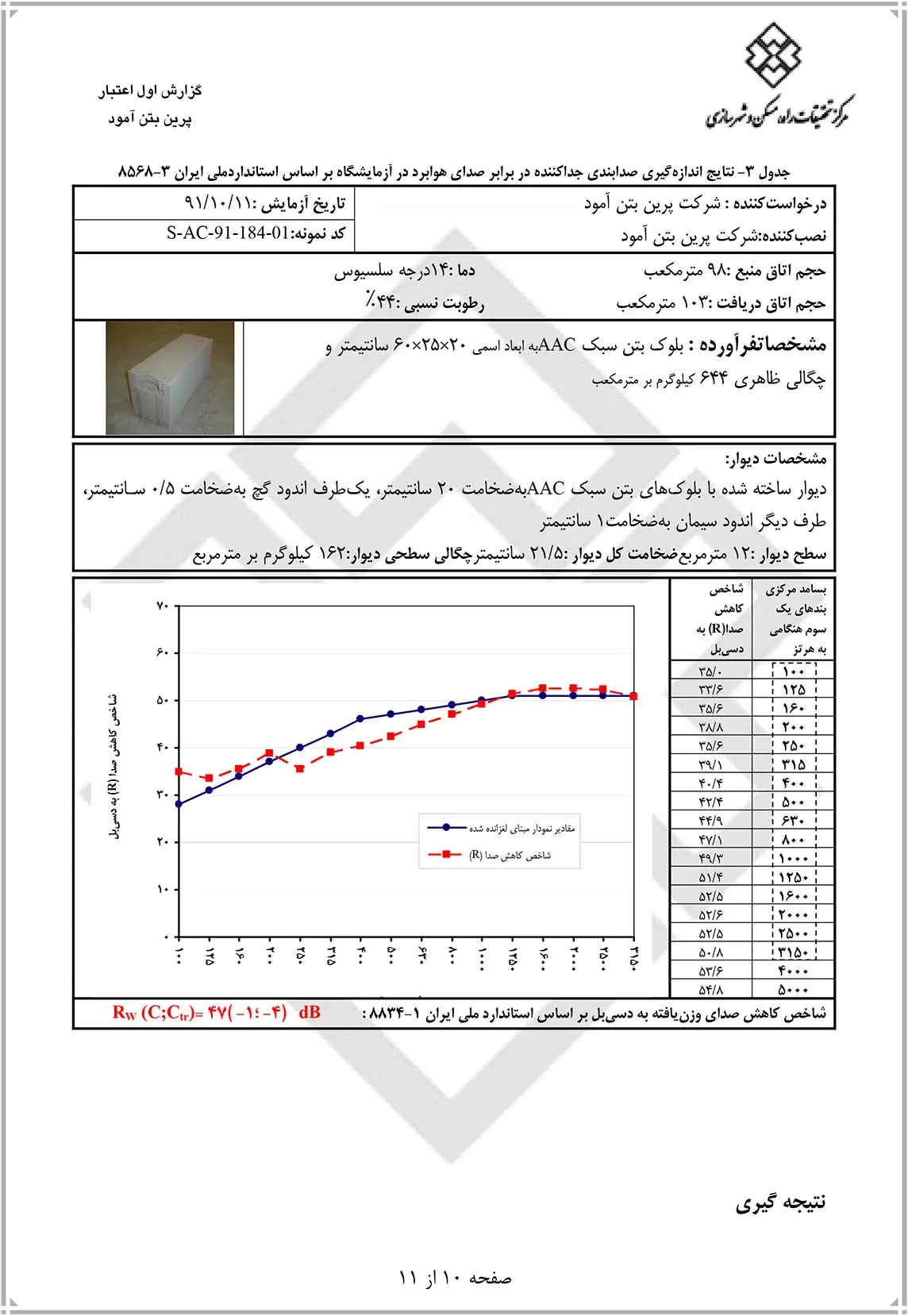

مطابق با آخرین نتایج اندازه گیری شده در مرکز تحقیقات وزارت راه و مسکن و شهرسازی کاهش شدت صدا در بلوک های پرین به شرح زیر می باشد:

بلوک با ضخامت 10cm	بلوک با ضخامت 15 cm	بلوک با ضخامت 20 cm
43 دسیبل	47 دسیبل	51 دسیبل

مقاومت بالا در برابر آتش: این بتن دارای مقاومت فوق‌العاده در برابر آتش (حداقل ۴ ساعت و بیشتر) می باشد. متاسفانه در سالهای اخیر خسارات اجتماعی ، جانی ومالی بر اثر آتش سوزی در کشور حادث شد که عمدتا بدلیل استفاده از مواد اشتعال زا نظیر ساندویچ پانل، آتش به سطح وسیعی تسری پیدا کرد و برای رفع این مشکل مواد نسوزی چون بلوک های پرین در اولویت هستند.
از جمله پروژه های شاخصی که از بلوک و پانل پرین به عنوان آتش بند یا پیشگیری کننده استفاده کرده اند می توان به ساختمان پلاسکوی جدید و مجموعه کارخانه های طبیعت اشاره کرد.
- مقاوم در برابر موریانه: موریانه‌ها یا سایر حشرات نمی‌توانند به بتن هوادار آسیب برسانند.
- حمل و کاربری آسان: به دلیل نسبت بهینه ابعاد به وزن، اجرای ساختمان با استفاده از بتن هوادار بسیار سریع انجام می‌شود.

حمل بلوک، چسب، مش الیاف شیشه و وال پست ها همه در یک تریلی بارگیری شده و به محل پروژه منتقل می گردد.

تاریخچه

بتن هوادار اتوکلاوشده نخستین بار در سال 1923 توسط معمار سوئدی، «اکسل اریکسون» (Axel Eriksson) ابداع شد.طی بیش از یک قرن گذشته، فناوری تولید، نحوه ایجاد تخلخل و تجهیزات ساخت این محصول به طور مستمر توسعه یافته است. امروزه ساختمان‌هایی با قدمت بیش از 80 سال در اروپا وجود دارند که با استفاده از این مصالح احداث شده‌اند.

برندهای معتبری در اروپا تحت نام های hebel و ytong این محصول راتولید و ارائه می نمایند. نام تجاری هبلکس (HEBLEX)، برند چینی تولید کننده این محصول در ایران می باشد.

خط تولید ودانش فنی شرکت پرین بتن آمود از برند معتبر Hess (Top werk) می باشد

استانداردها/تاییدیه ها

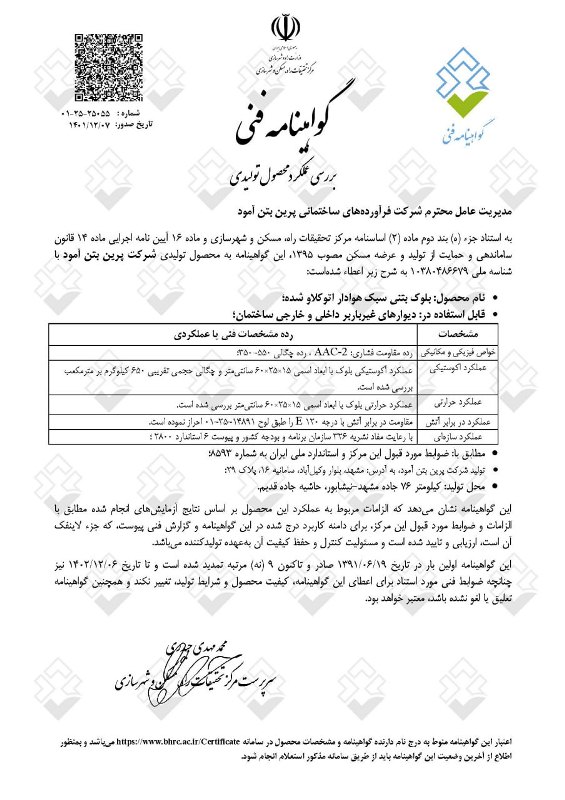

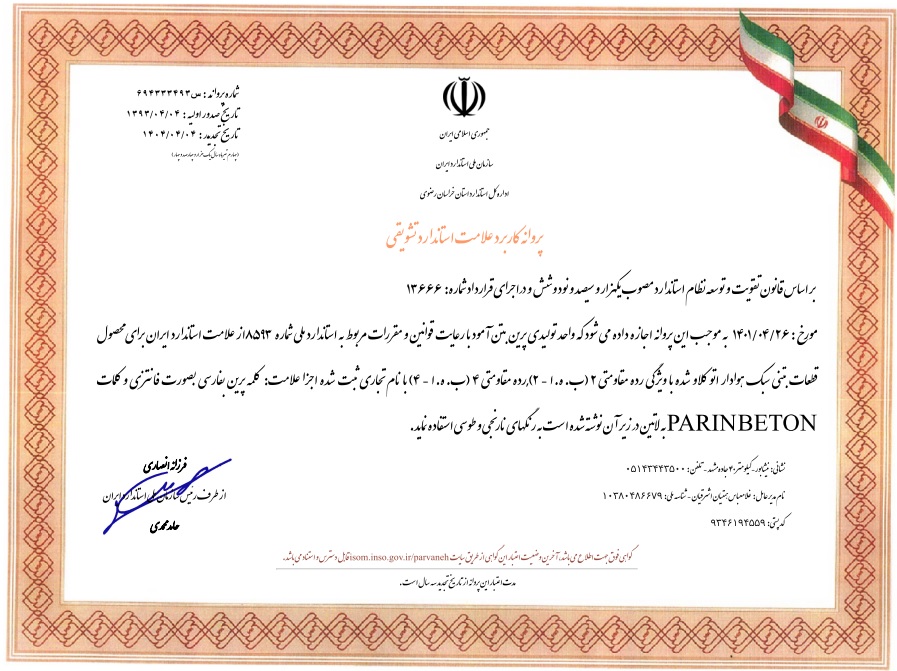

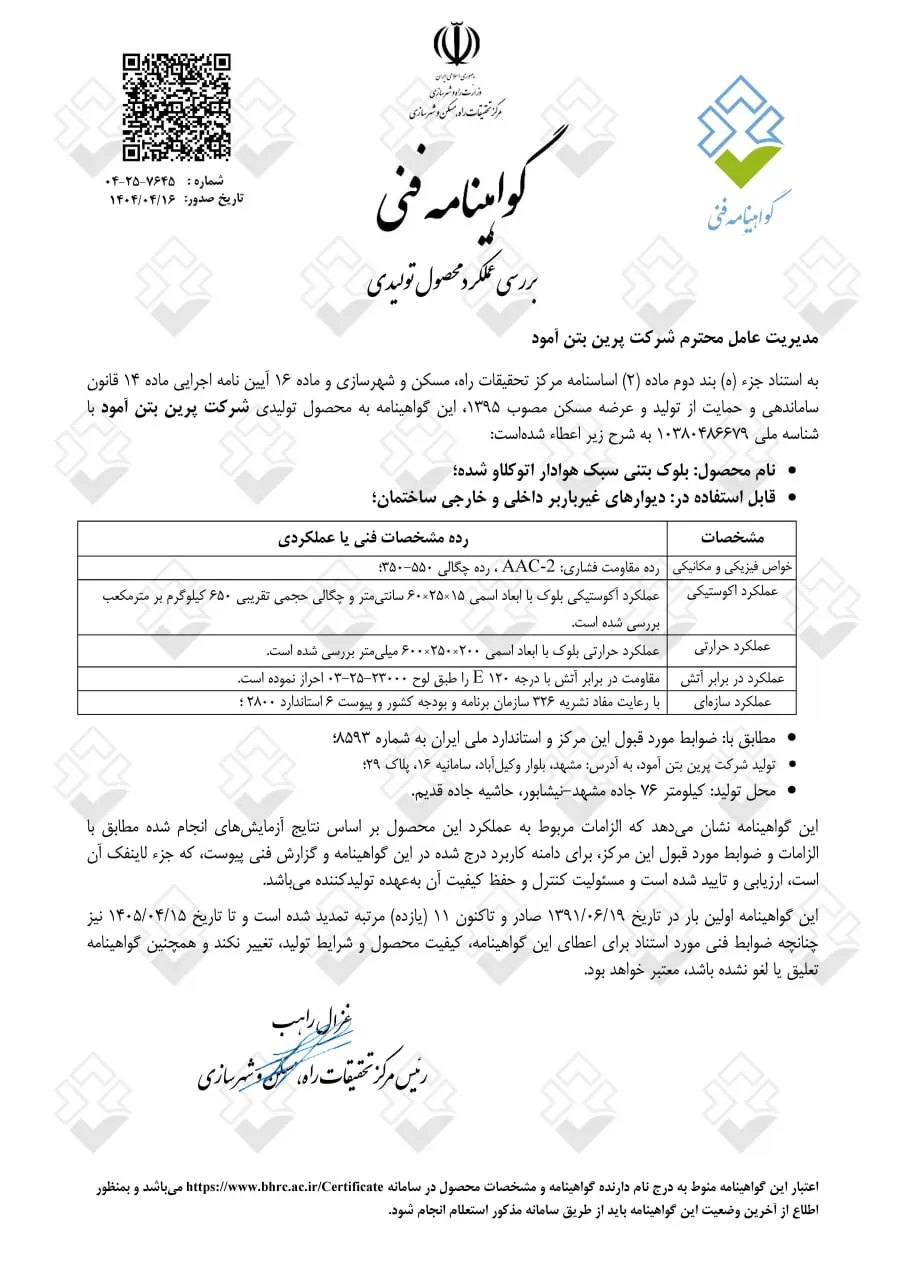

بتن هوادار اتوکلاوشده تولیدی شرکت پرین بتن آمود دارای استاندارد ملی ایران به شماره INSO 8593 بوده و الزامات آن با استانداردهای معتبر اروپایی و آمریکایی به شرح زیر مطابقت دارد

EN771-4: Specification for masonry units-Part 4: Autoclaved aerated concrete masonry units

ASTM C 1386: Standard Speciﬁcation for Precast Autoclaved Aerated Concrete (PAAC) Wall Construction Units

این شرکت محصولات خود را مطابق استاندارد ملی 8593 در دو رده مقاومتی «ب.ه.ا 2» و «ب.ه.ا 4» تولید می‌نماید.

رده ی مقاومتی	مقاومت فشاری (مگاپاسکال)		جرم حجمی خشک (کیلوگرم بر متر مکعب)	محدوده جرم حجمی خشک (کیلوگرم بر متر مکعب)	حداکثر جمع شدگی ناشی از خشک شدن (درصد)
رده ی مقاومتی	میانگین	حداقل	جرم حجمی خشک (کیلوگرم بر متر مکعب)	محدوده جرم حجمی خشک (کیلوگرم بر متر مکعب)	حداکثر جمع شدگی ناشی از خشک شدن (درصد)
ب.ه.ا.2	2.5	2	400 500	450-350 550-450	0.02
ب.ه.ا.4	5	4	500 600 700 800	550-450 650-550 750-650 860-750
ب.ه.ا.6	7.5	6	600 700 800	650-550 750-650 850-750

تفاوت اصلی این دو رده در دانسیته و مقاومت فشاری آنها است.

توجه : استاندارد داخلی این شرکت سخت گیرانه تر بوده به نحوی که میانگین مقاومت فشاری بلوک های تولیدی این کارخانه حداقل 40 و حداکثر 70 درصد بالاتر از میانگین استاندارد ملی ایران می باشد.

تنوع بلوک های تولید پرین:

بلوک های پرین		ابعاد (سانتیمتر)
ضخامت	7.5		10	12.5	15	17.5	20	25	30	37.5
ارتفاع	20/25/50/100
طول	60
رده مقاومتی	ب.ه.ا.2 و ب.ه.ا.4

بسته‌بندی

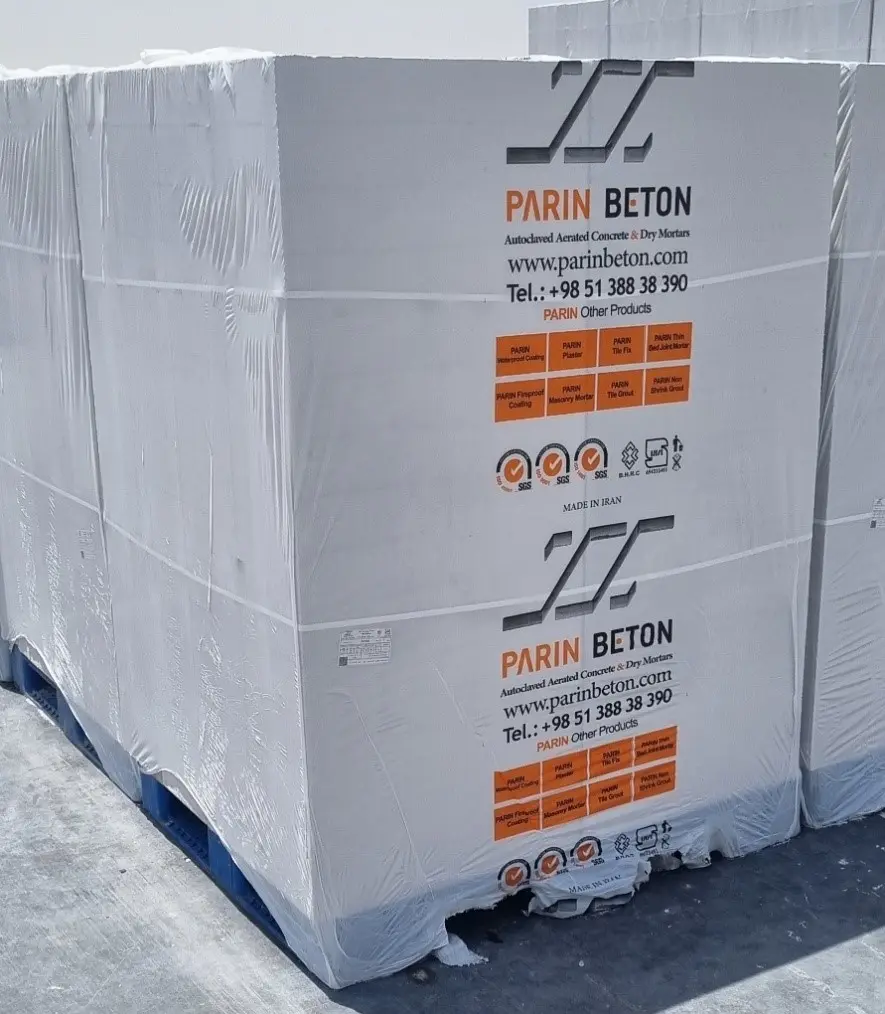

بلوک‌های بتن هوادار اتوکلاوشده شرکت پرین بتن آمود در ابعاد مختلف تولید شده و بر روی پالت‌های چوبی و پا پلاستیکی به ابعاد 1.2 × 1 متر و ارتفاع 1.5 متر بسته‌بندی می‌شوند. به منظور محافظت در برابر شرایط محیطی و تابش نور خورشید، پالت‌ها با پوشش پلاستیکی مقاوم در برابر اشعه فرابنفش (UV) پوشانده می‌شوند.

این بسته بندی اروپایی و منطبق با ذائقه و فرهنگ ساختمانی ایران می باشد.

پالت پرین

روش اجرا:

شرکت پرین بتن آمود مطابق با اخرین ویرایش استاندارد ها و آیین نامه دستورالعمل های اجرایی را بازنگری کرده و دراختیار سازندکان محترم قرار می دهد. این دستورالعمل ها همراه با هر تریلی ارسالی ارسال شده تا در اختیار عوامل اجرایی پروژه نیز قرار گیرد .

استاندارد های مورد استفاده برای تدوین دستورالعمل اجرا بشرح زیر می باشد:

آخرین ویرایش استاندارد 2800

نشریه 714 نما

آخرین دستورالعمل اجرا

بخش پرسش‌های متداول (FAQ) درباره بلوک‌های AAC (پرین بتن)

۱. آیا بلوک‌های AAC از نظر مقاومت فشاری ، ضعیف‌تر از آجرهای سنتی هستند؟

پاسخ: خیر، این یک باور اشتباه است. بلوک‌های AAC (بتن هوادار اتوکلاو شده) به دلیل فرآیند تولید تحت فشار بخار در اتوکلاو، به ساختار کریستالی «توبرموریت» دست می‌یابند که استحکام فشاری بالایی را تضمین می‌کند. این بلوک‌ها برای دیوارهای پیرامونی و جداکننده عالی هستند و در محاسبات سازه‌ای کاملاً قابل اتکا می‌باشند. در واقع، وزن کمتر این بلوک‌ها، بار مرده ساختمان را کاهش داده و در زمان وقوع زلزله، ایمنی بسیار بیشتری به ساختمان می‌بخشد.

۲. چرا قیمت هر بلوک AAC نسبت به سفال بالاتر به نظر می‌رسد؟

پاسخ: هزینه تمام‌شده پروژه را نباید صرفاً با قیمت خرید بلوک سنجید. اگر هزینه‌های پنهان مثل «سرعت اجرای بالا»، «کاهش مصرف ملات»، «حذف نیاز به گچ و خاک در برخی موارد»، «هزینه حمل و نقل کمتر به دلیل سبکی» و «کاهش چشمگیر دور ریز مصالح» را در نظر بگیرید، پروژه با بلوک AAC در نهایت اقتصادی‌تر تمام می‌شود. به عبارت ساده‌تر: شما هزینه بیشتری برای خرید بلوک می‌دهید، اما میلیون‌ها تومان در هزینه دستمزد و زمان اجرا صرفه‌جویی می‌کنید.

۳. برای چسباندن بلوک‌های AAC از چه نوع ملاتی باید استفاده کرد؟

پاسخ: برای بلوک‌های AAC نباید از ملات ماسه و سیمان سنتی استفاده کرد. این بلوک‌ها باید با «چسب بلوک» مخصوص (ملات بستر نازک) اجرا شوند. چسب بلوک پرین بتن به دلیل خاصیت چسبندگی بالا و ضخامت بسیار کم (حدود ۲ تا ۳ میلی‌متر)، باعث ایجاد یک دیوار یکپارچه می‌شود که پل حرارتی را از بین می‌برد و عایق‌بندی ساختمان را به حداکثر می‌رساند.

۴. بلوک‌های AAC چقدر در کاهش هزینه‌های انرژی موثر هستند؟

پاسخ: بلوک‌های AAC به دلیل ساختار متخلخل و حباب‌های هوای محبوس در بتن، ضریب انتقال حرارت بسیار پایینی دارند. استفاده از این مصالح، ساختمان شما را مطابق با مبحث ۱۹ مقررات ملی ساختمان می‌کند. این یعنی در تابستان جلوی نفوذ گرما و در زمستان جلوی خروج حرارت را می‌گیرد که منجر به کاهش قابل توجه هزینه‌های قبوض برق و گاز (سیستم‌های سرمایشی و گرمایشی) در طول عمر ساختمان می‌شود.بلوک پرین بالاترین مقاومت حرارتی را در بین مصالح ساختمانی داشته و می توانید برای اقلیم های مختلف از آن استفاده نموده و نیازی به لایه عایق اضافی ندارد. مطابق با دفترچه جزییات اجرایی تهیه شده توسط شرکت پرین بتن آمود برای اکثر اقلیم های نظیر مشهد، تهران، اصفهان بلوک پرین با ضخامت 15 مبحث 19 را پاس میکند.

۵. آیا می‌توان روی دیوارهای ساخته شده با AAC وسایل سنگین (مثل کابینت یا تلویزیون) نصب کرد؟

پاسخ: بله، قطعاً. برخلاف تصور عموم، بلوک‌های AAC به راحتی قابلیت سوراخ‌کاری و ابزارخوری دارند. برای نصب اشیاء سنگین مانند کابینت یا روشویی، کافیست از رول‌ پلاک‌های مخصوص بتن سبک یا انکرهای پروانه‌ای استفاده کنید تا وزن شیء به‌طور ایمن به دیوار منتقل شود.

6. چرا بلوک های پرین دارای جای دست (Hand-grip) هستند؟

پاسخ : طراحی ارگونومیک بلوک‌های پرین بتن با وجود دستگیره‌های مخصوص، امکان جابه‌جایی سریع و آسان را برای کارگران فراهم کرده و با کاهش خستگی، سرعت اجرای پروژه را به حداکثر می‌رساند.

7.آیا در بلوک های پرین جنبه های انسانی و توجه به نیروی کار هم دیده شده است ؟

پاسخ: بزرگترین سرمایه هر شرکت و حتی در مقیاس بزرگ تر کشور نیروی انسانی آن می باشد. فرض کنید که یک استاد کار روزانه 40 متر مربع دیوارچینی انجام بدهد. مقدار باری که باید در روز در مقایسه با بلوک های سفالی و سیمانی جابجا کند بسیار کمتر بوده و این به معنای بهره وری بیشتر و خستگی کمتر می باشد.

وزن بلوک جابجا شده پرین در 40 متر مربع به ضخامت 15 سانتی متر	وزن بلوک جابجا شده سفال در 40 متر مربع به ضخامت 15 سانتی متر	وزن بلوک جابجا شده سیمانی در 40 متر مربع به ضخامت 15 سانتی متر
3300 کیلوگرم	5100 کیلوگرم	7800 کیلوگرم

پروژه ها

ساختمان پلاسکوی جدید با بلوک پرین

شمیم پلیمر اجرای بلوک و لینتل پرین بصورت نمایان (expose)

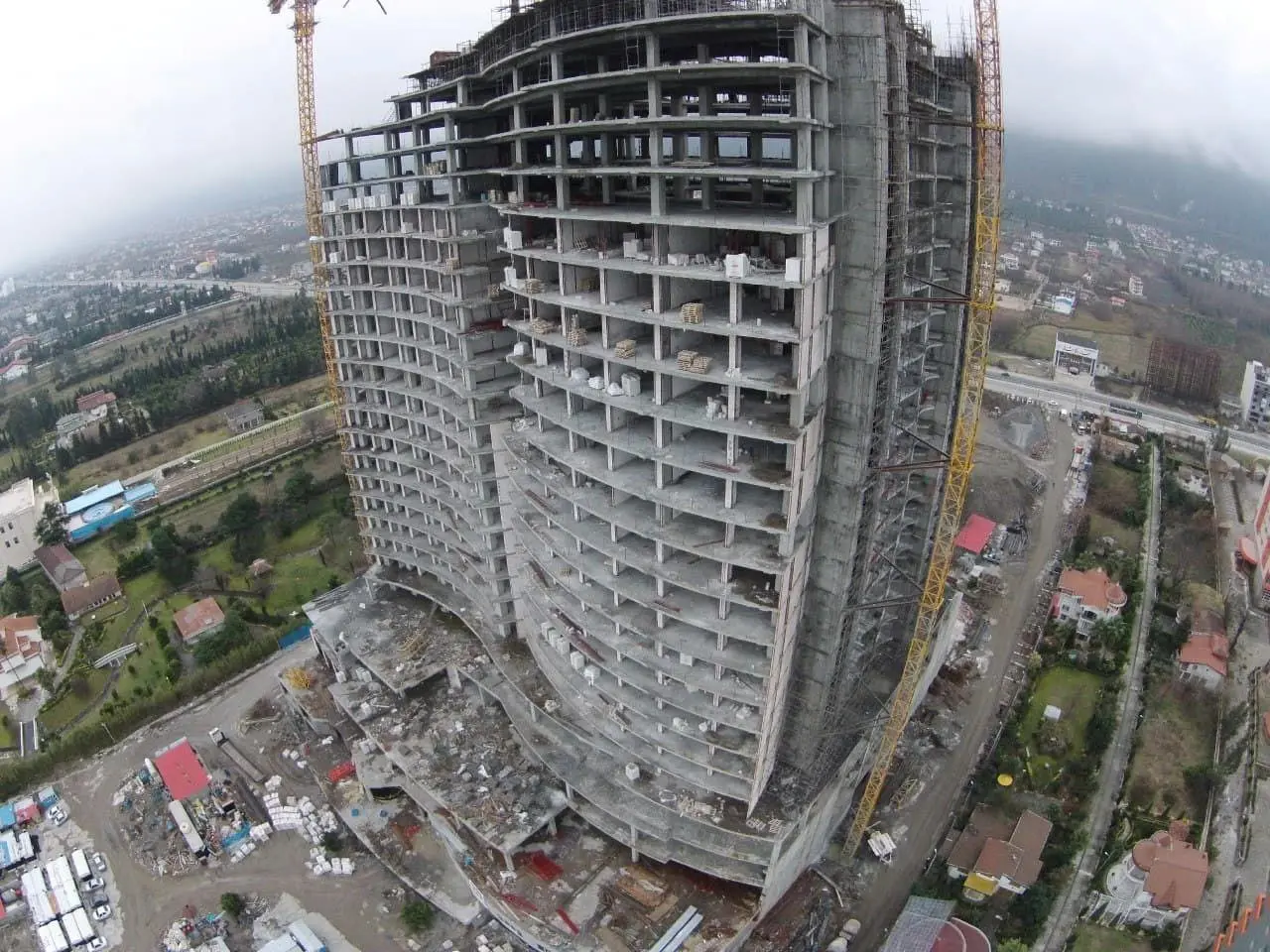

هتل آراز بزرگترین هتل 5 ستاره کشور

زیبا سازه ی مشهد-ساختمان فلزی نمونه کشور در سال 1395

زیبا سازه ساختمان فلزی نمونه کشور در سال 1395
