نعل درگاه (سرطاق) پرین

به تیری یکپارچه‌ از جنس های مختلف، که قابلیت باربری و انتقال نیرو به اجزای دیگر را داشته و معمولاً در بالای درگاه و انواع بازشوها نصب یا ساخته می‌ شود ” نعل درگاه ”  یا سرتاق می ‌گویند. مطابق با مبحث 8 مقررات ملی ساختمان، نعل درگاه روی بازشوها باید به صورت یکسره با دهانه ای برابر مجموع طول بازشوها به اضافه طول جرز بین آنها و 35 سانتیمتر اضافه در هر طرف دیوار منظور شود. انواع نعل درگاه های رایج در ساختمان سازی از جنس های فولادی، بتنی، چوبی و آجری می باشند، که هر کدام دارای محاسن و معایب خاص خود خواهند بود. سهولت اجرا و سرعتِ نصب نعل درگاه از جمله دلایل تمایل پروژه برای استفاده از آنها می باشد.

لینتل های پرین

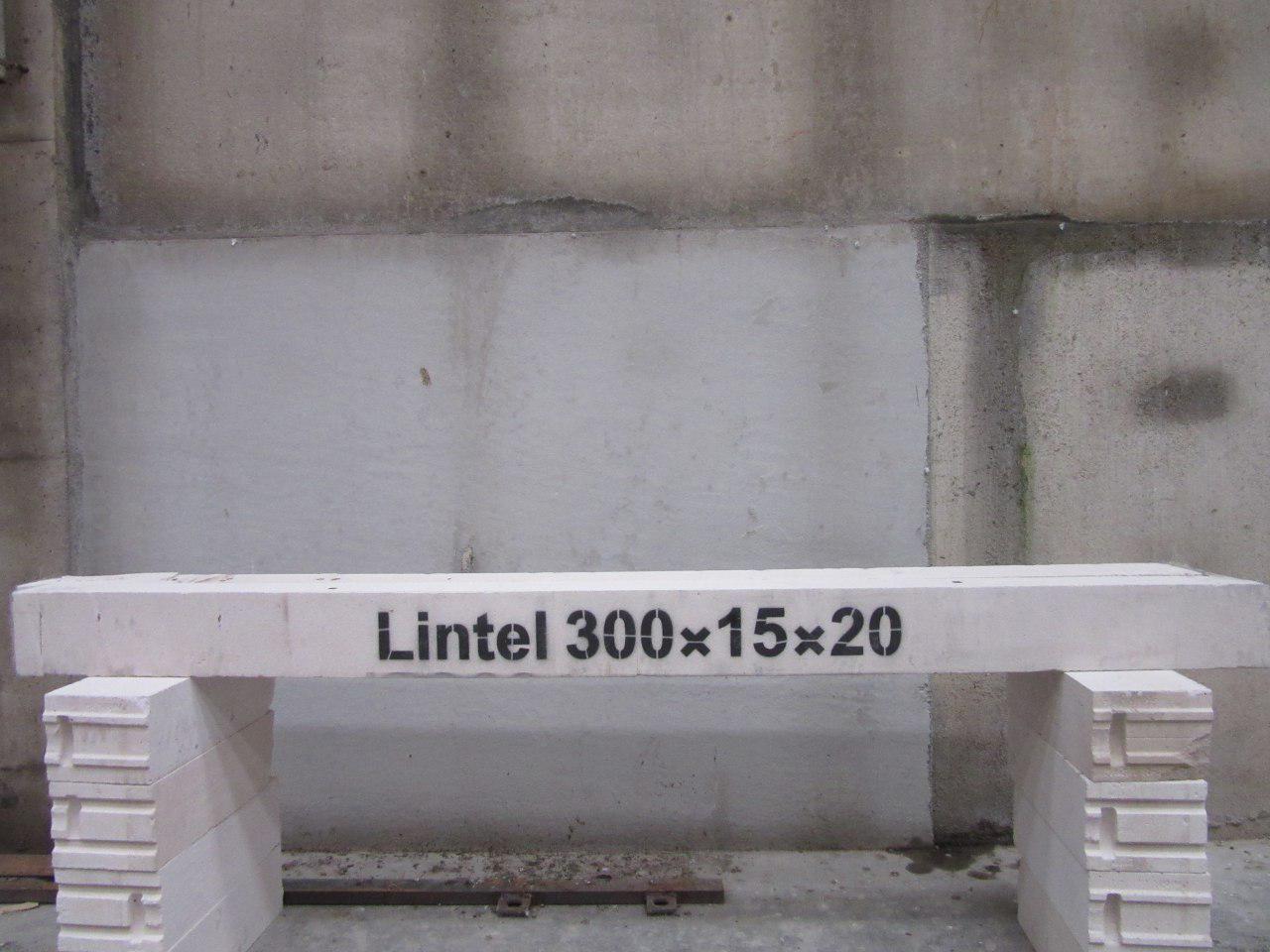

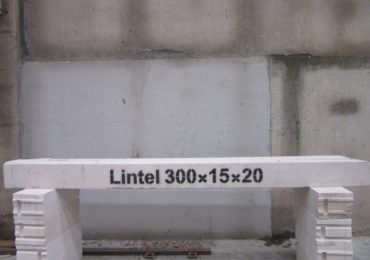

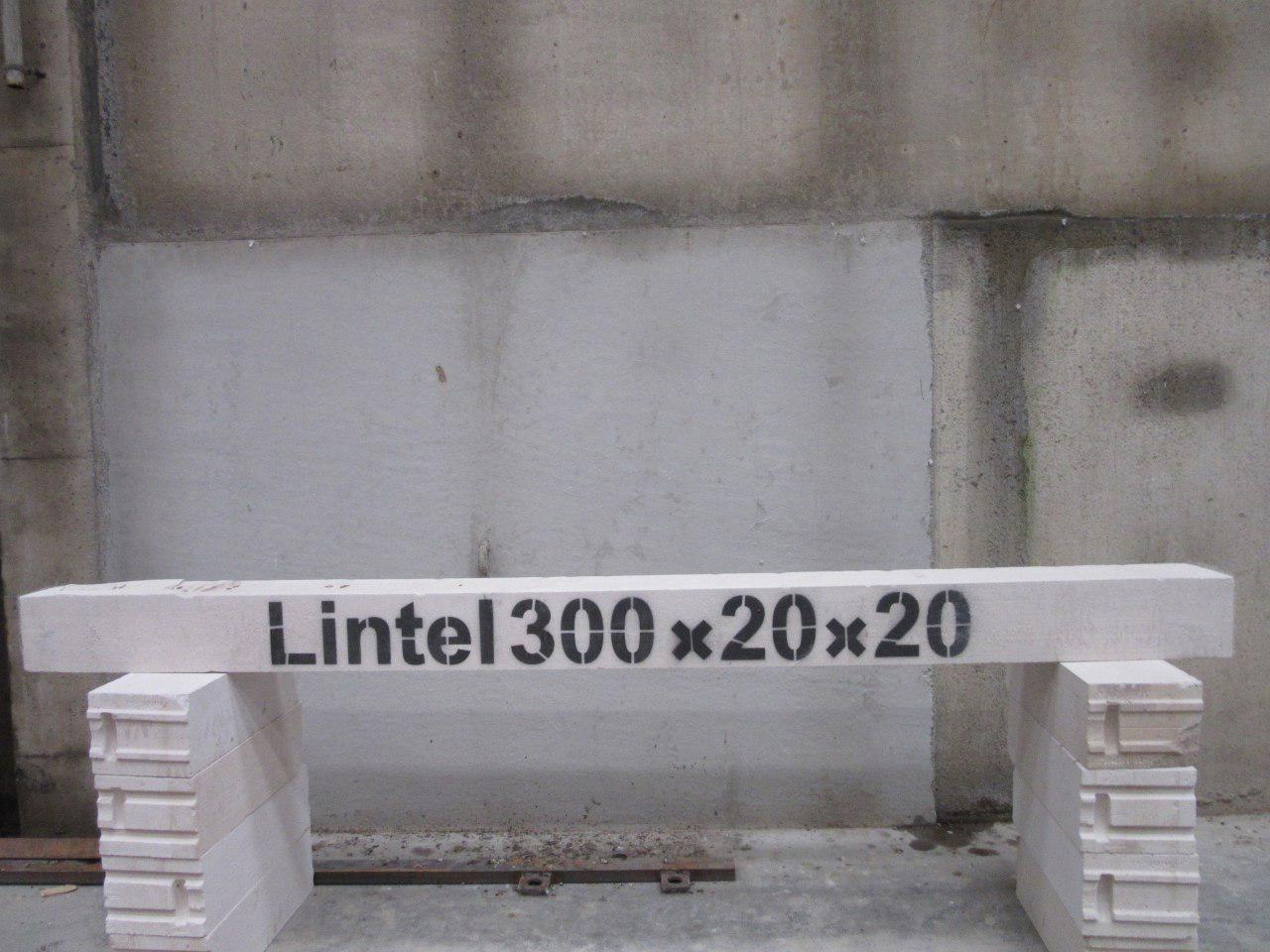

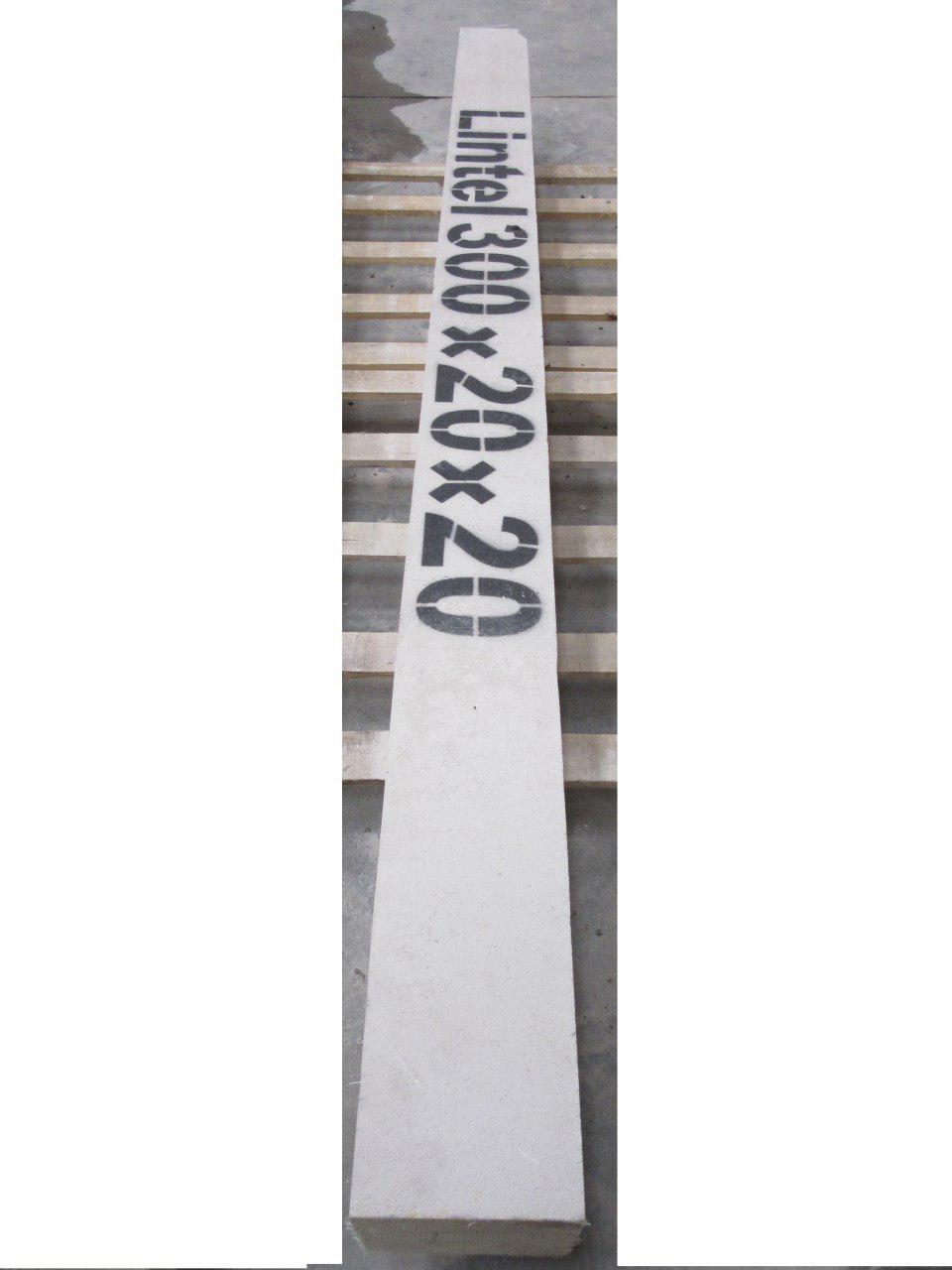

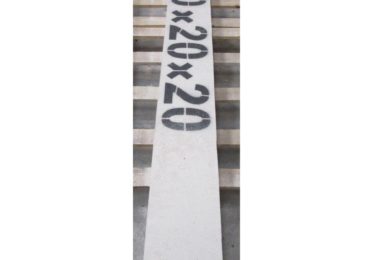

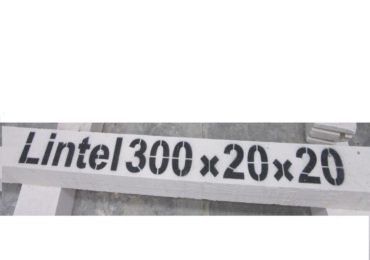

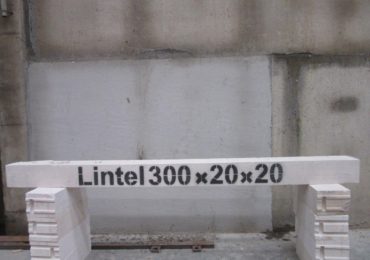

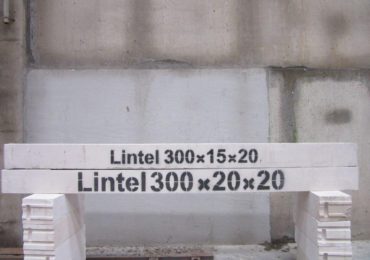

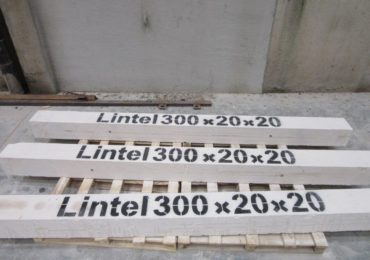

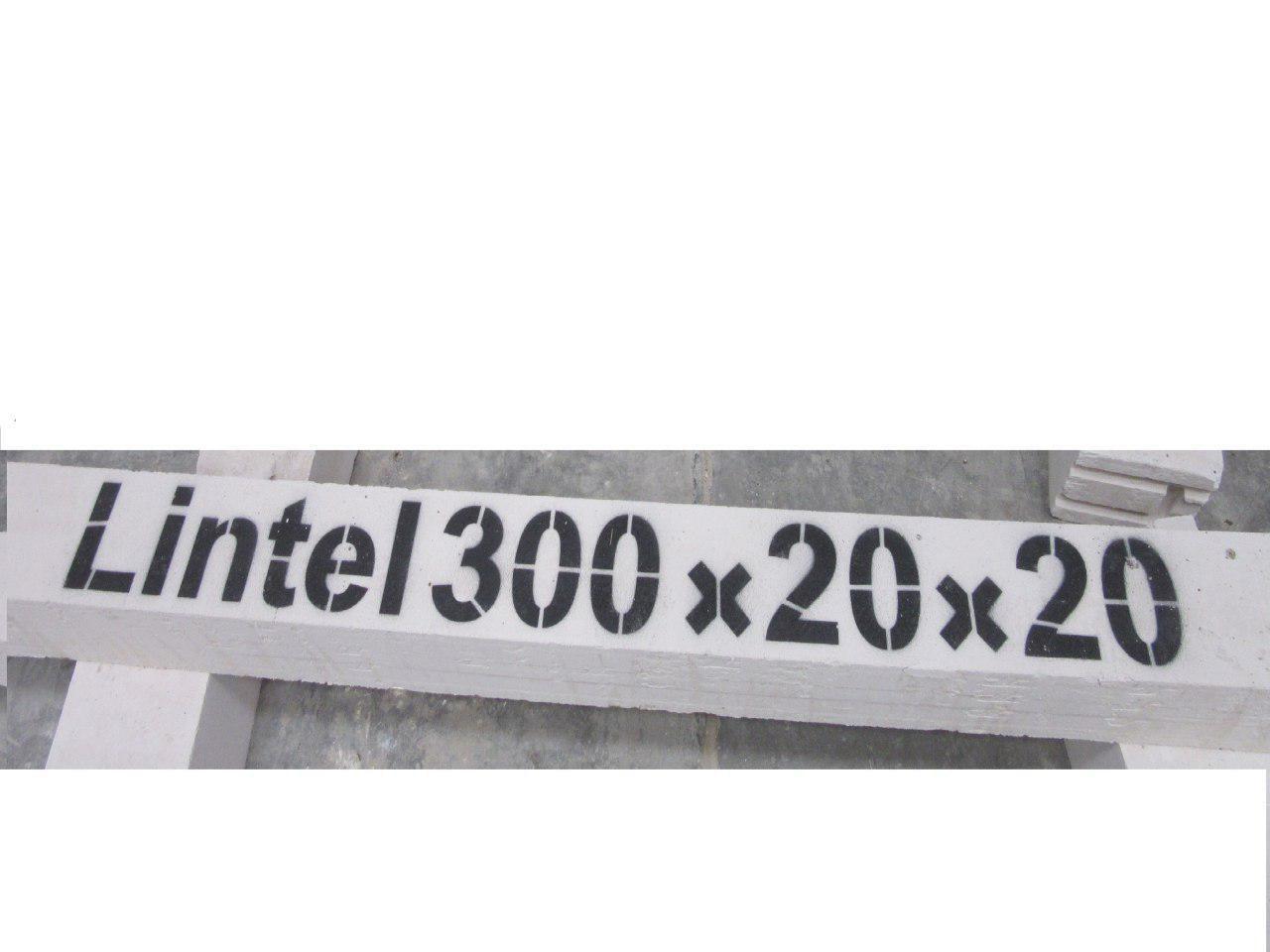

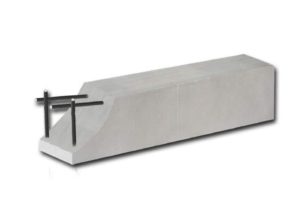

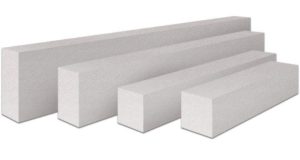

یکی از چندین محصول تولیدی شرکت پرین بتن نعل درگاه (سرتاق) یا Lintel می باشد. این لینتل ها از جنس بتن های سبک اتوکلاوه شده AAC بوده و با میلگرد مسلح شده است. عرض لینتل ها بنا بر سفارش مشتری و معمولاً برابر با ضخامت دیوار، طول لینتل ها با توجه به دهانه بازشوها متغیر و ارتفاع آنها نیز حداقل 20 سانتیمتر می باشد. از جمله مزایای عمده ی لینتل های پرین می توان به عدم نیاز به تقویت محل های نعل درگاه به دلیل همجنس بودن با خود دیوارها، عدم تغییر ضریب انتقال حرارتی در محل نعل درگاه، سهولت اجرا و سبکی اشاره نمود.

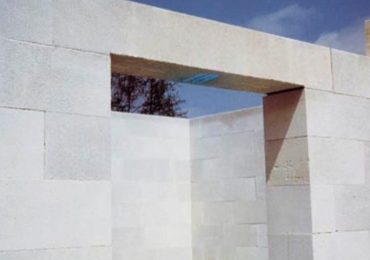

سرطاق پرین بتن آمود سرطاق پرین بتن آمود
نعل درگاه نعل درگاه

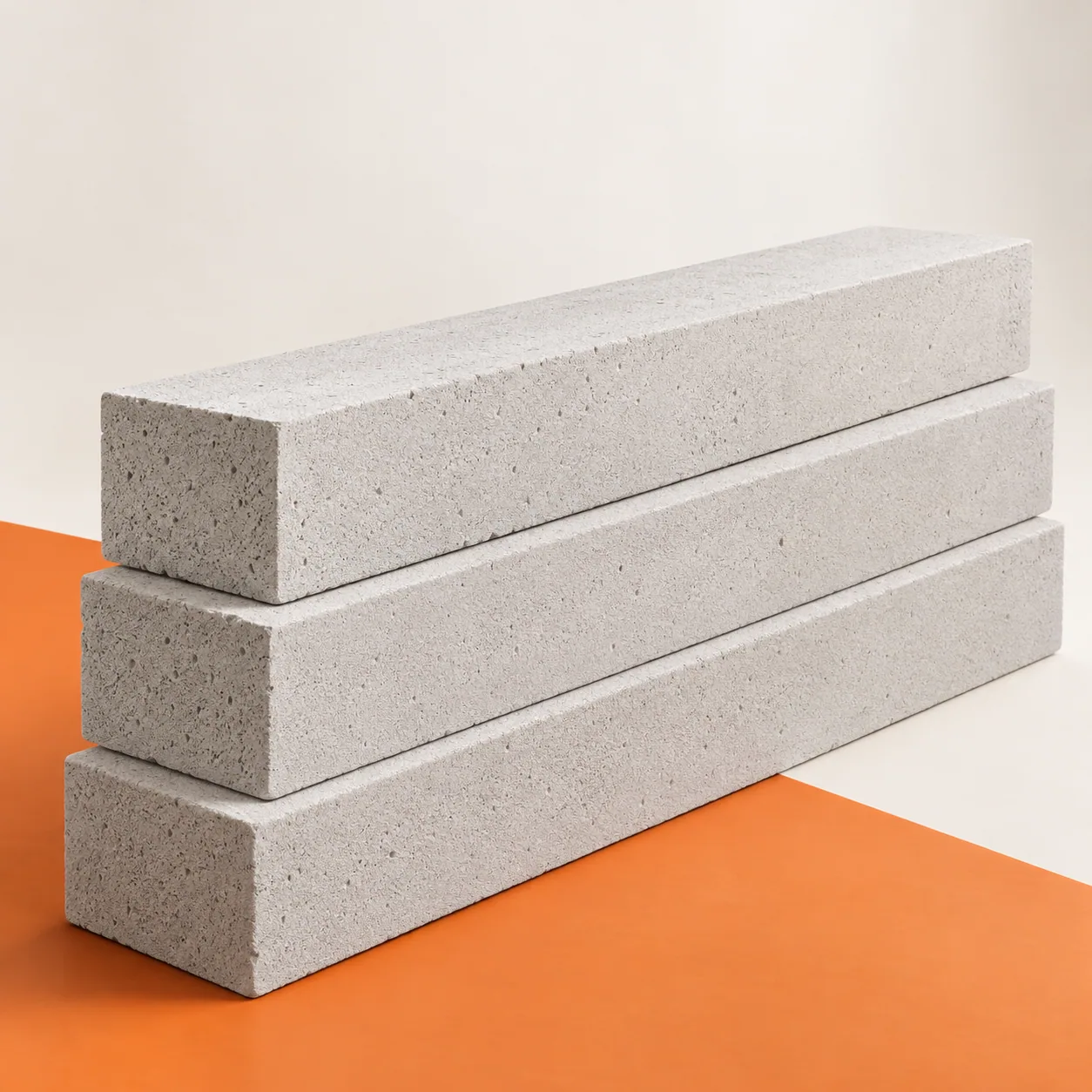

نعل درگاه (سرطاق)پرین بتن آمود

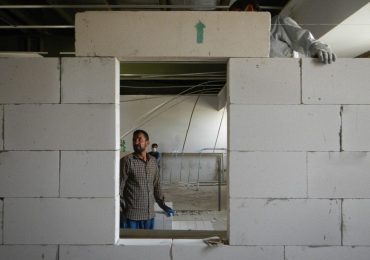

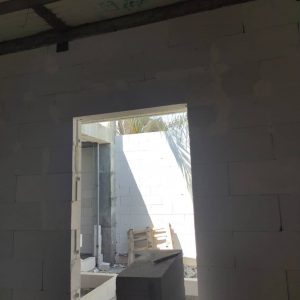

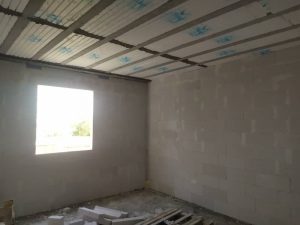

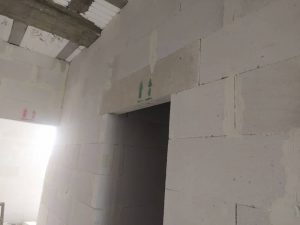

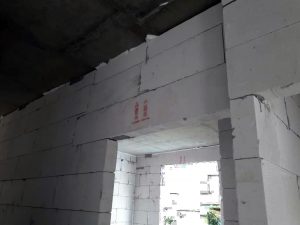

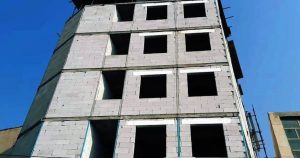

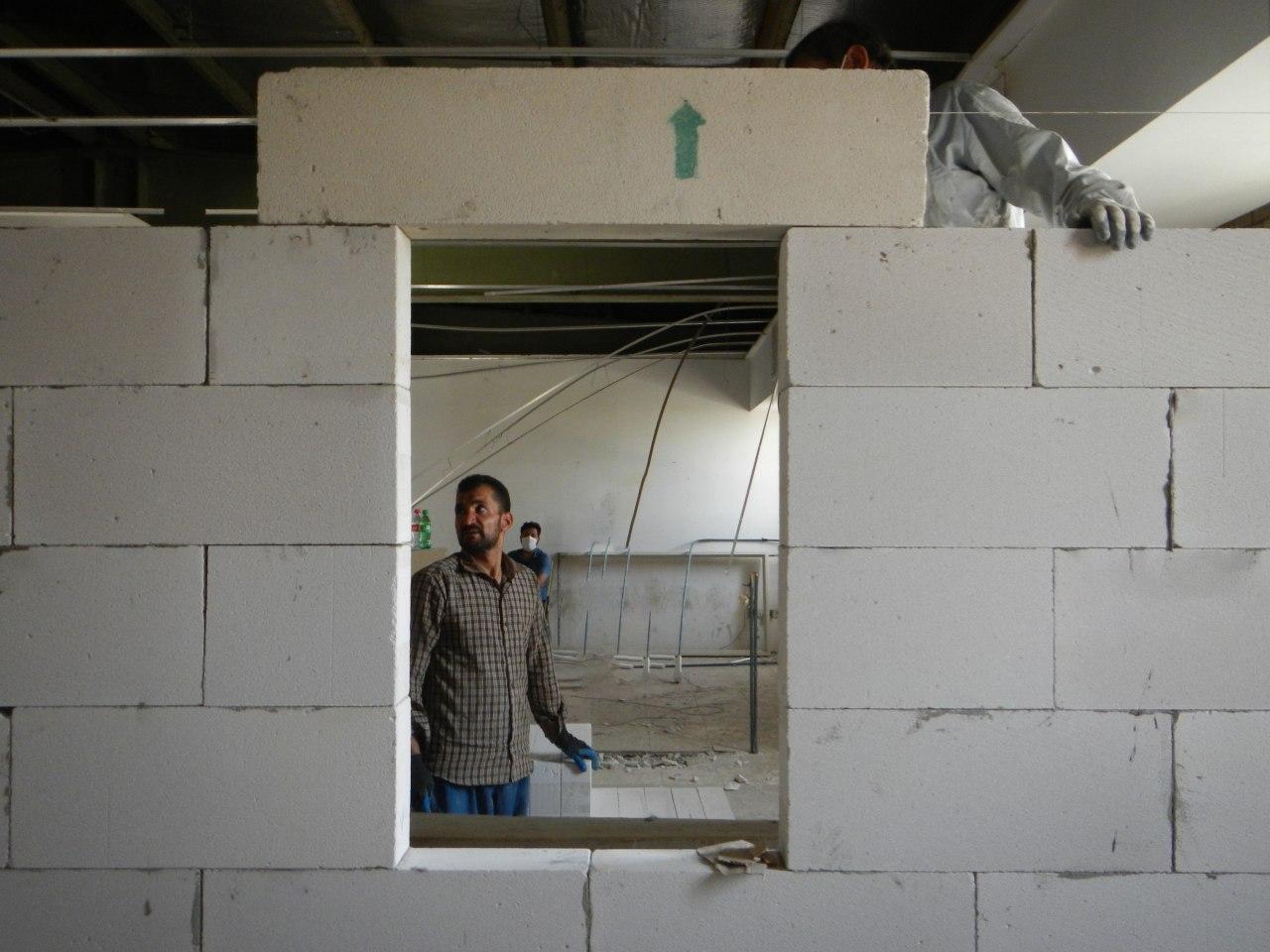

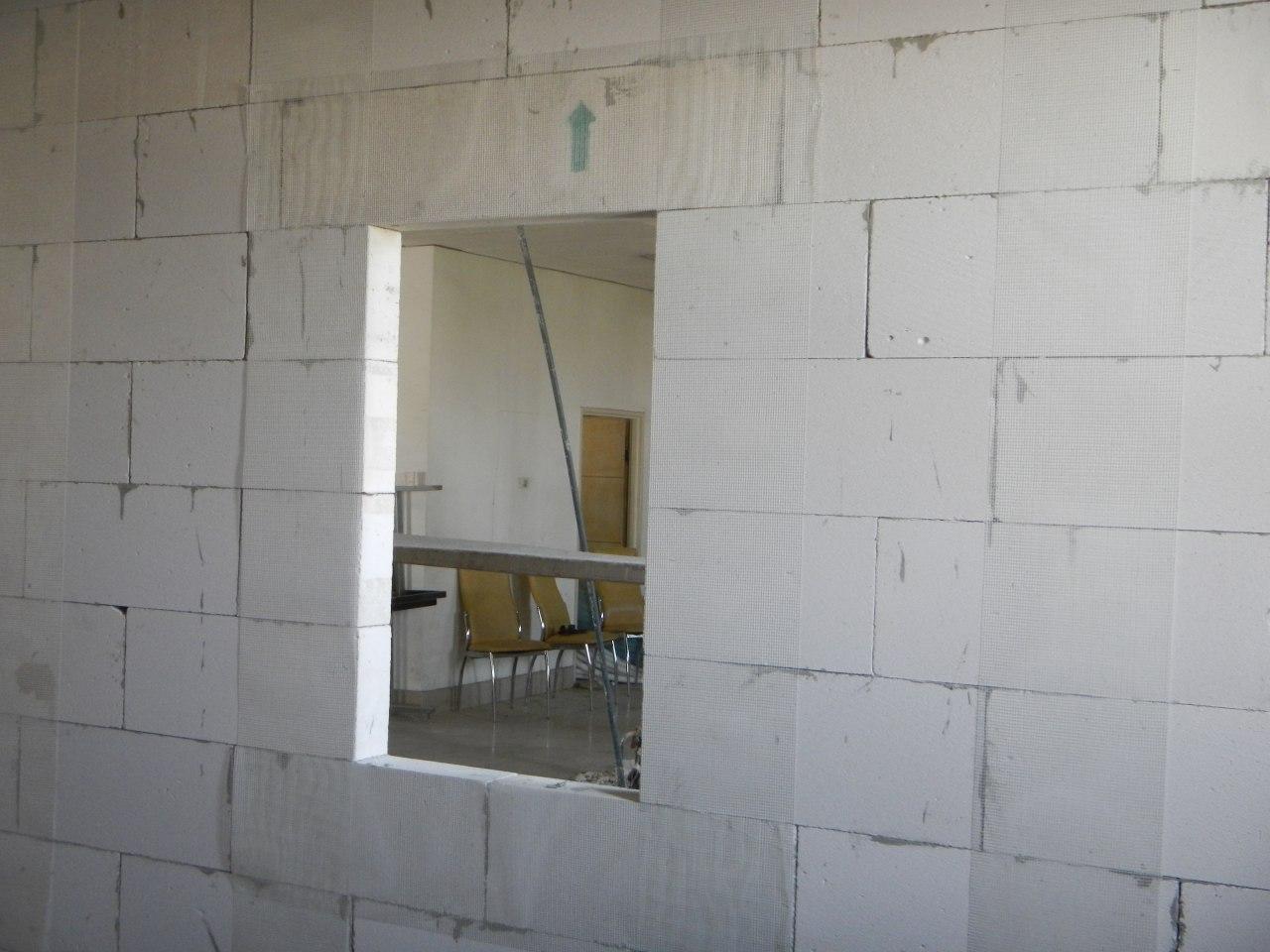

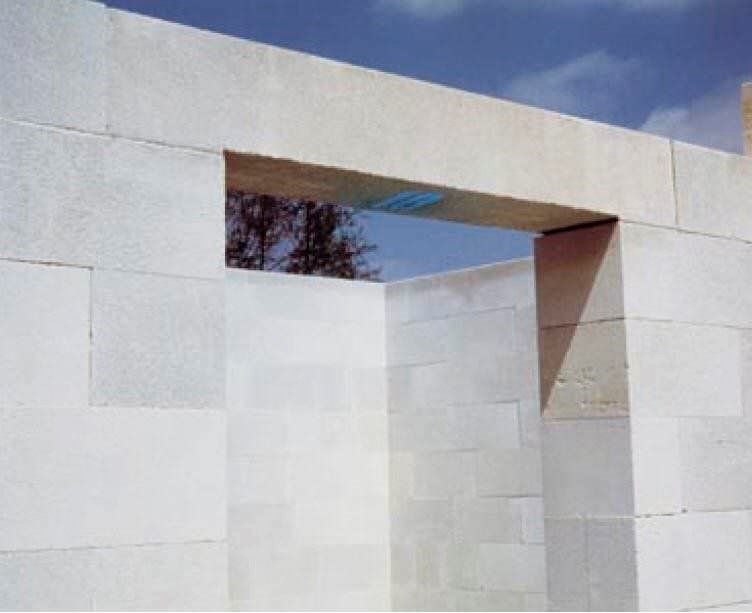

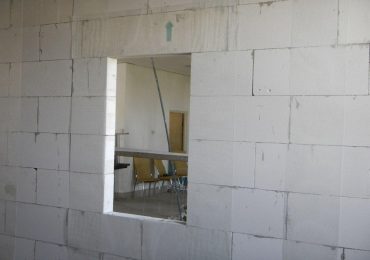

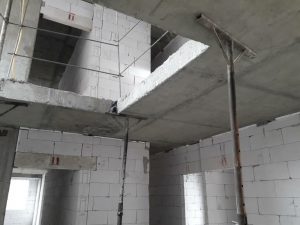

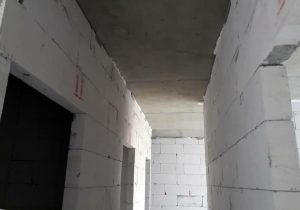

سرطاق های مسلح پرین بخشی از سیستم بتن های هوادار اتوکلاوشده می باشند که همراه با بلوک های پرین بصورت گسترده برای بازشوها، پنجره ها و درب ها استفاده میگردد. به تجربه  می توان گفت سرطاق های آماده پرین سرعت اجرا را به شدت افزایش و هزینه های اجرا را در مقایسه با روش های  سنتی کاهش میدهد.

از آنجا که سرطاق های پرین از جنس AAC بوده و بصورت مسلح تولید میگردند، مشکلات ناهمگن بودن مصالح ناشی از کاربرد پروفیل های آهنی را نداشته و مانع ایجاد پل حرارتی شده و سطح یکنواختی را جهت اندودکاری فراهم می نماید.

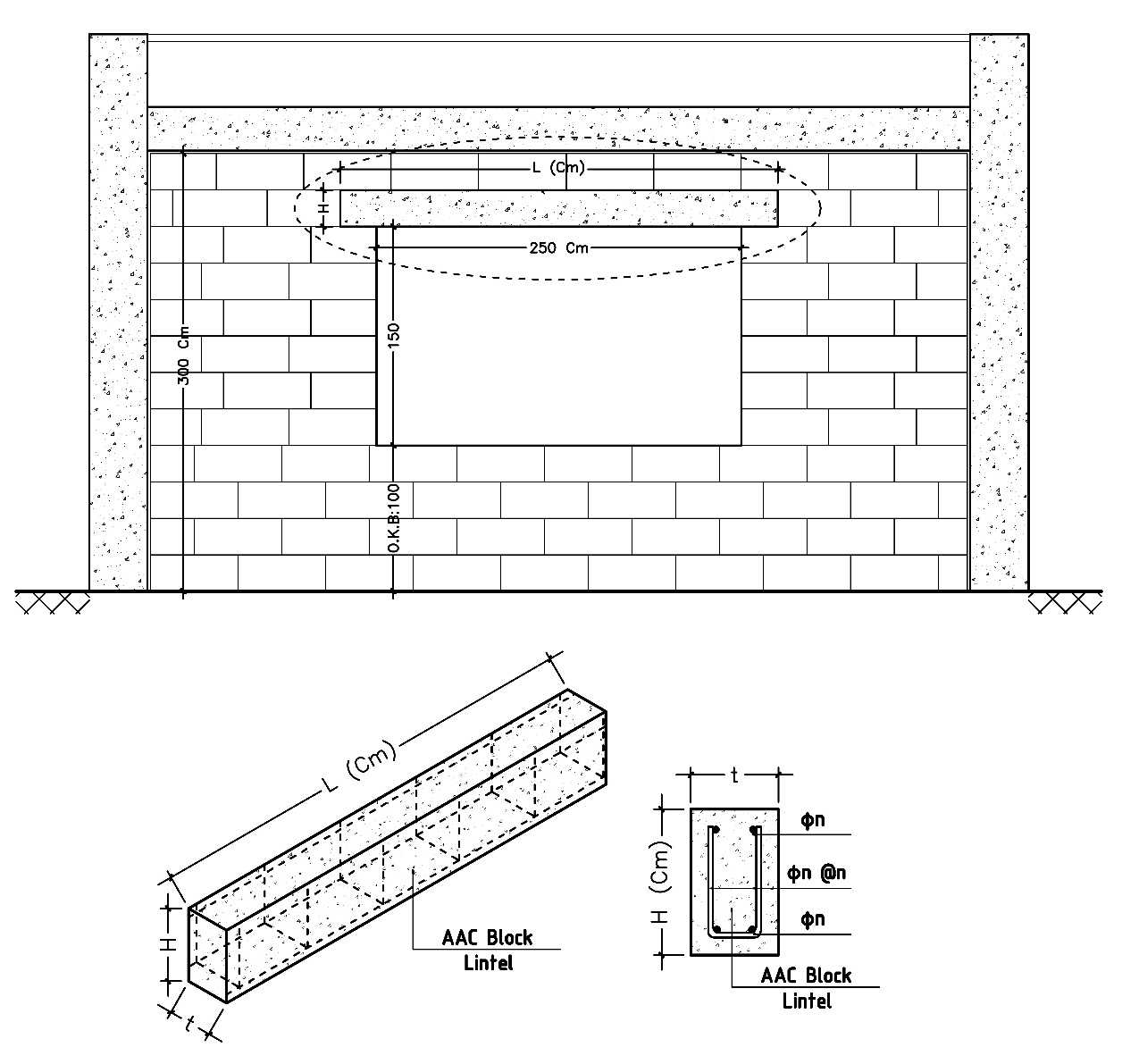

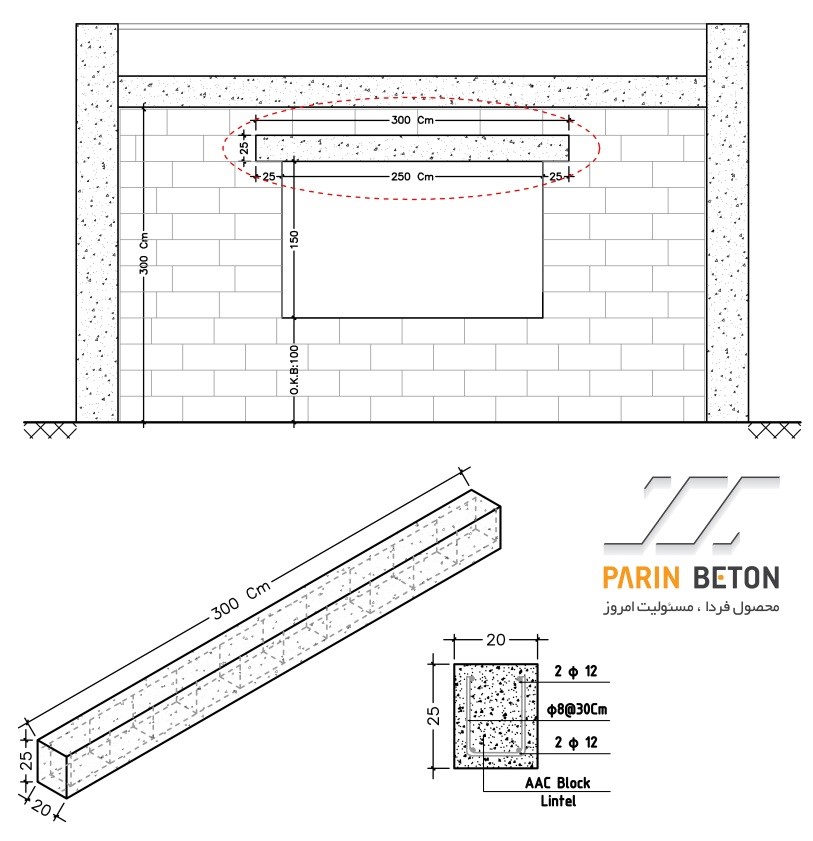

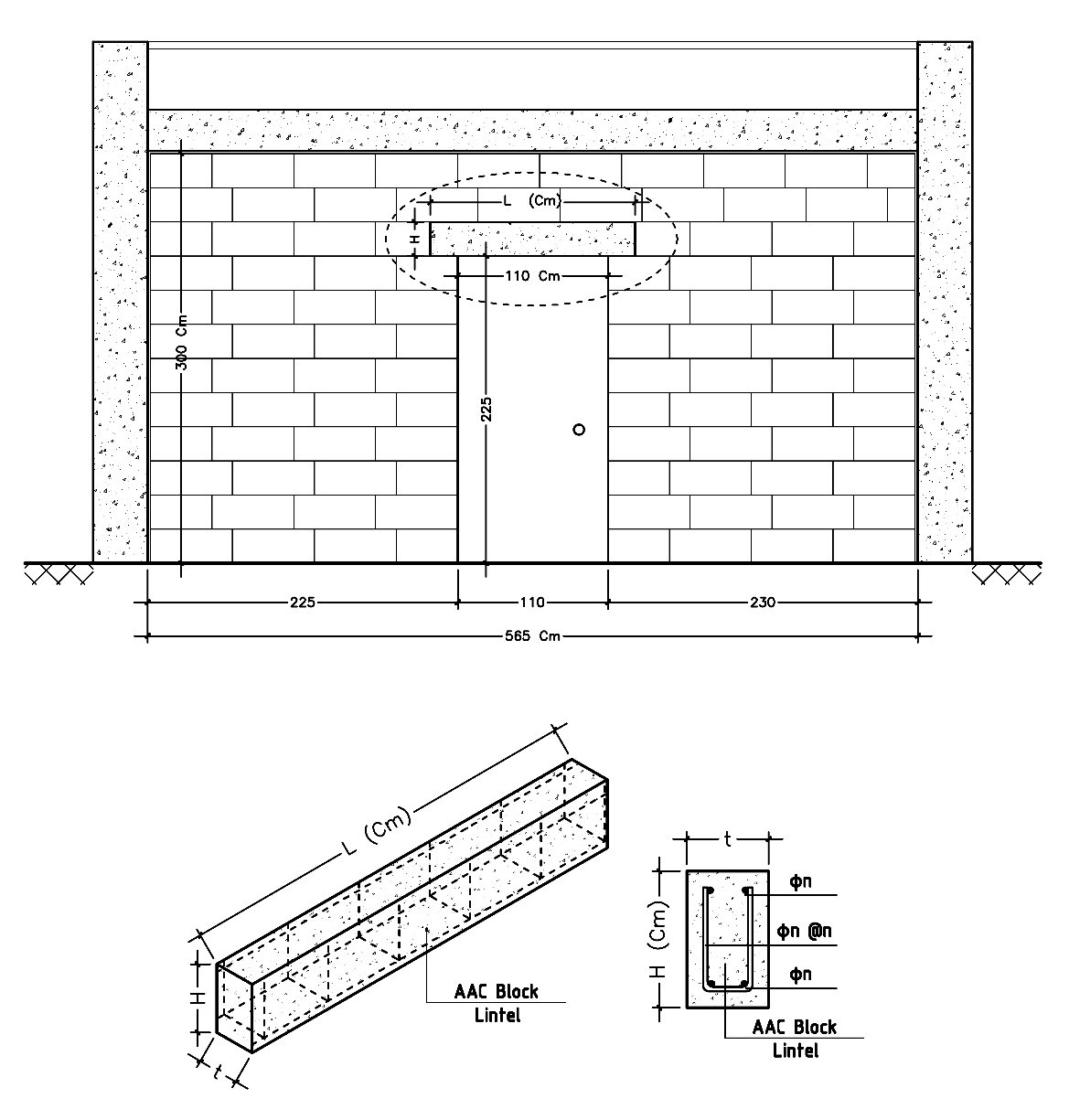

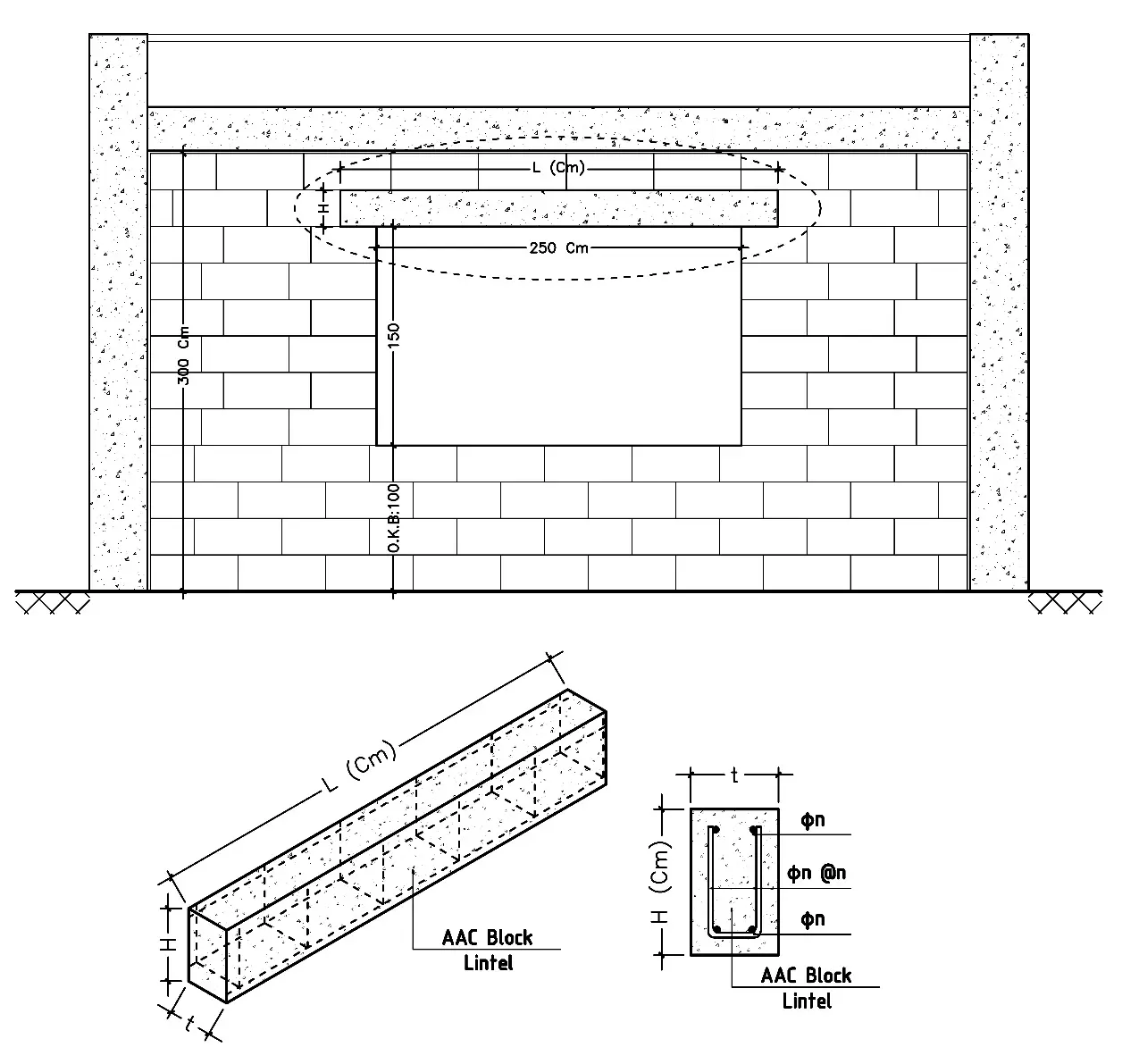

این نقشه صرفا جهت اطلاع می باشد.

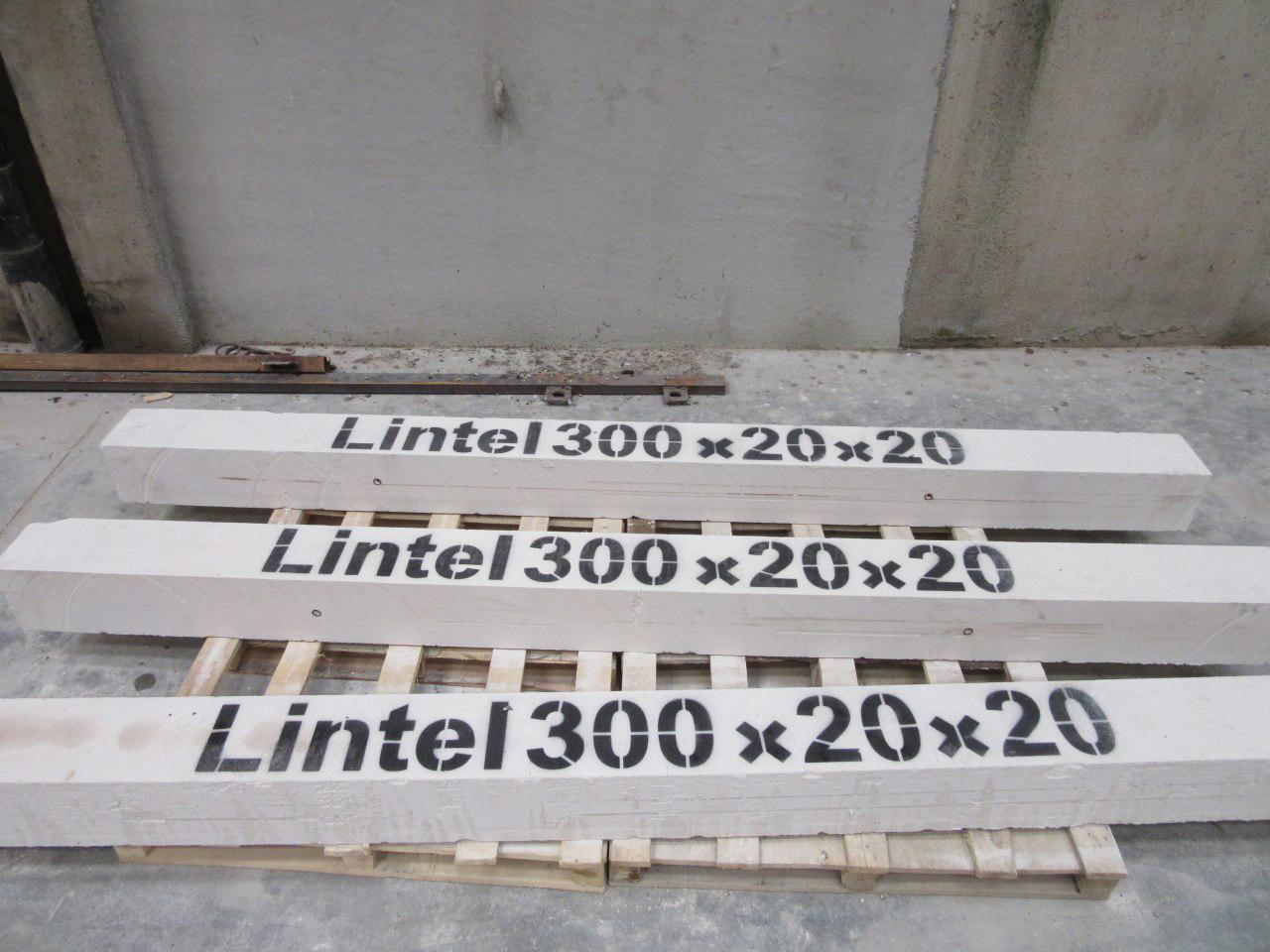

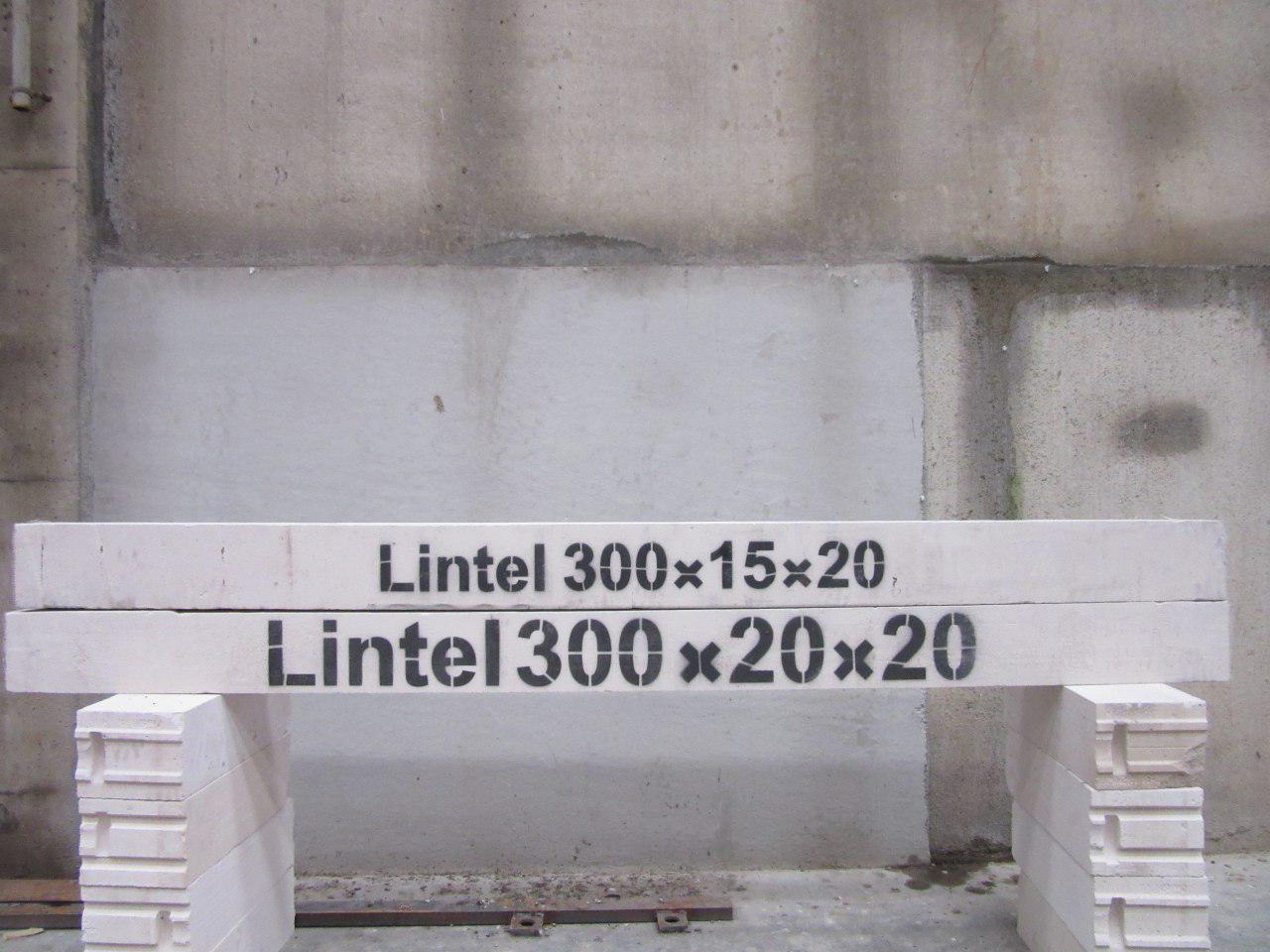

ابعاد سرطاق های پرین میتواند بر اساس نیاز مشتری با توجه به ابعاد بازشوها و ضخامت دیوارتا حداکثر طول 3 متر تولید گردد. آرماتور استفاده شده در سرطاق های پرین، تضمین کننده ظرفیت باربری سرطاق می باشد.

سر طاق پرین برای دیوارهای غیر باربر

سرطاق های پرین برای هر گونه دیوار غیر باربر مورد استفاده قرار میگیرد. این سرطاق ها برای بازشوهایی با حداکثر دهانه مفید 2500 میلیمتر موجود است. تکیه گاه ها در هر دوطرف سرطاق بایستی حداقل 200 میلیمتر یا یک دهم دهانه بازشو باشند.

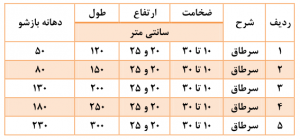

سرطاق های پرین برای دیوارهای غیر باربر (ابعاد به سانتیمتر)

ردیف شرح ضخامت (سانتیمتر) ارتفاع  طول (سانتیمتر) دهانه بازشو (سانتیمتر)
1 سرطاق 10 تا 30 20 و 25 120 50
2 سرطاق 10 تا 30 20 و 25 150 80
3 سرطاق 15 تا 30 20 و 25 200 130
4 سرطاق 15 تا 30 20 و 25 250 180
5 سرطاق 15 تا 30 20 و 25 300 230
  • ضخامت سرطاق ها همیشه باید با ضخامت دیوار یکسان باشد.
  • برای ابعاد بیشترسرطاق ها در دیوارهای غیر باربر لطفا با واحد فنی تماس بگیرید.
