سیستم وال پست الیافی پرین
معرفی:
یکی از روش های نوین مسلح سازی دیوارها مطابق با پیوست ششم استفاده از سیستم وال پست الیافی پرین می باشد.این سیستم از دو جزء الیاف شیشه مقاوم به قلیا (ARG Glass ) و پلاستر معدنی تشکیل شده است . در این راهکار، نوارهای مش فایبرگلس روی دیوار قرار گرفته و پلاستر بر روی آن اجرا می شود. ترکیب حاصل یک کامپوزیت سیمانی توانمند ایجاد می کند که دیوار را در برابر لنگر حاصل از نیروی برون صفحه زلزله مستحکم می کند.
سیستم وال پست الیافی پرین جایگزینی ساده و ارزان برای روش های سنتی وال پست های فلزی در مهار لرزه ای دیوارها است.
مراحل اجرای سیستم وال پست الیافی پرین :
1-دیوارچینی:
دیوارکشی به صورت متعارف و مطابق با جزییات مندرج در پیوست ششم انجام می شود. تفاوتی در دیوارچینی بین این سیستم و سیستم سنتی وال پست فلزی وجود ندارد . حتما توجه شود که برای عدم مشارکت دیوار در باربری جانبی ضروری است که فاصله مناسب بین دیوار و ستون و فاصله بین دیوار و تیر ( سقف) رعایت شده و این فاصله با یونولیت یا پشم سنگ پر شود.
2-نصب ناودانی یا نبشی منقطع :
نبشی یا ناودانی های منقطع در مرکز نوارهای الیاف قرار می گیرد و برای مهار برشی دیوار کاربرد دارد . در صورت استفاده از ناودانی قبل از اجرای دیوار و در صورت استفاده از نبشی بعد از اجرای دیوار امکان نصب وجود دارد .در صورتیکه کف سازی بیشتر از 5 سانتیمتر باشد نبشی کف در سمت داخل دیوار می تواند حذف شود.

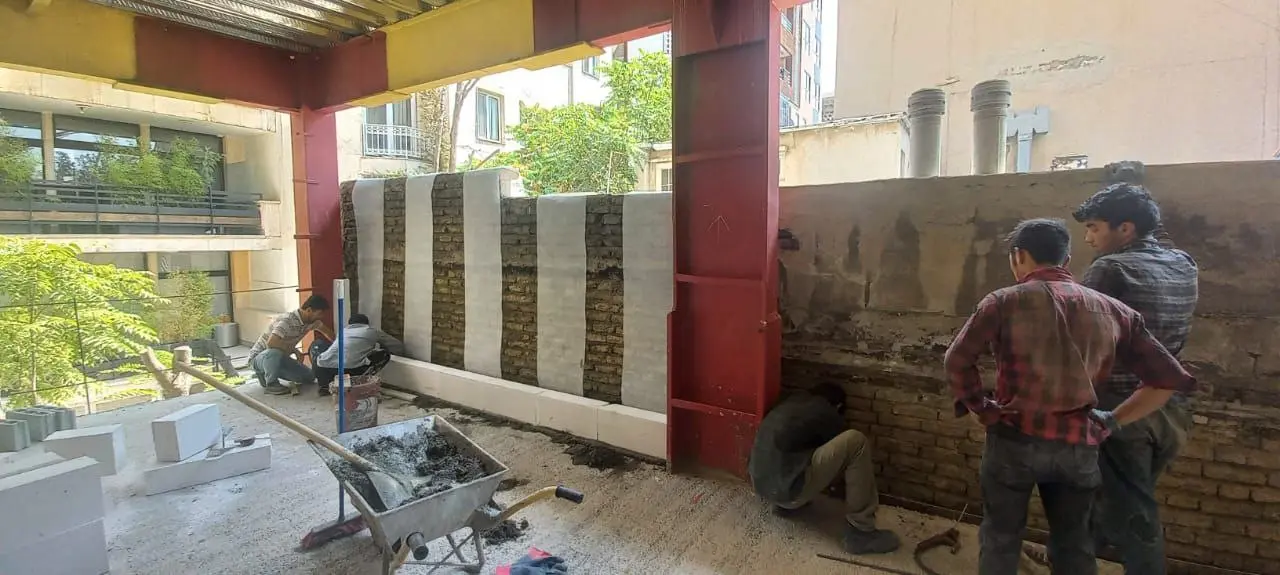

3-اجرای نوارهای الیاف شیشه:

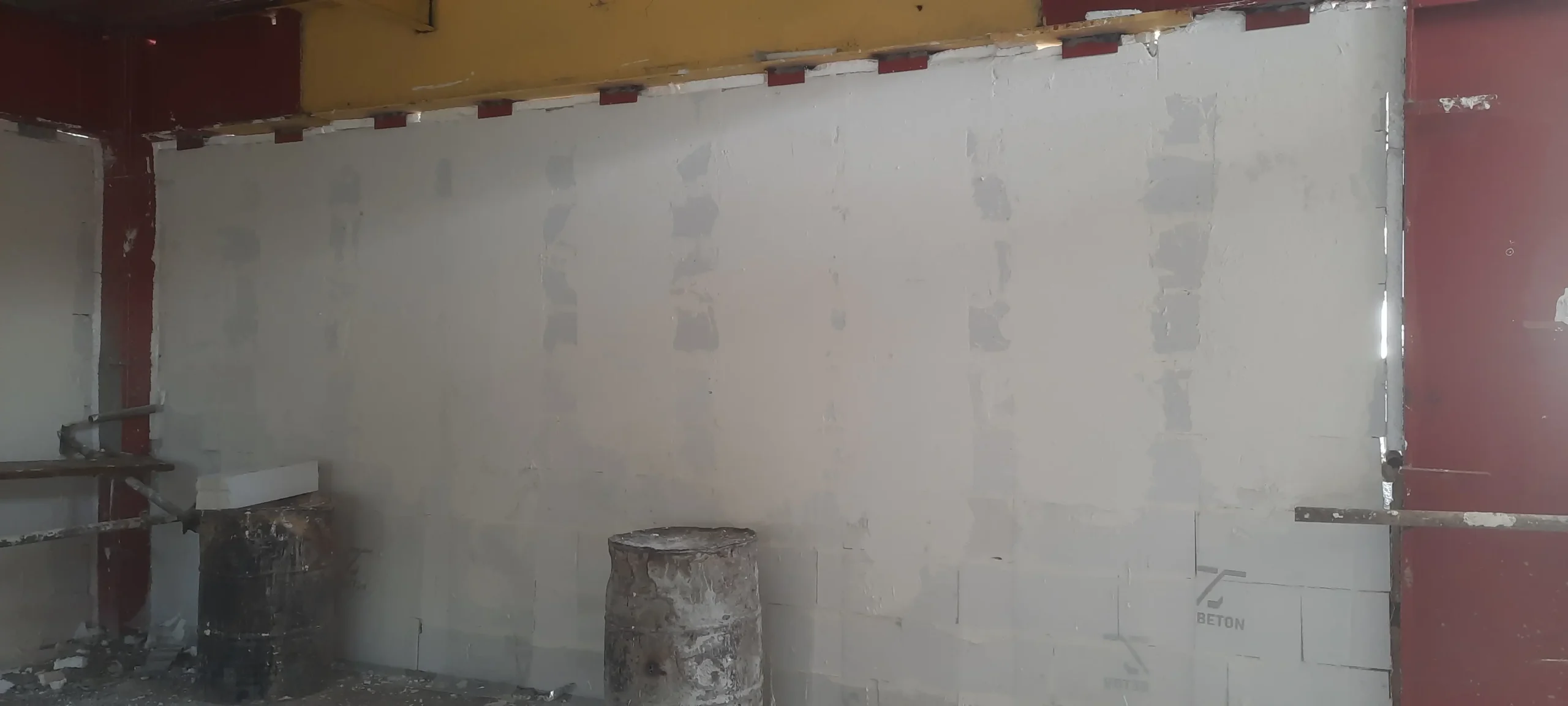

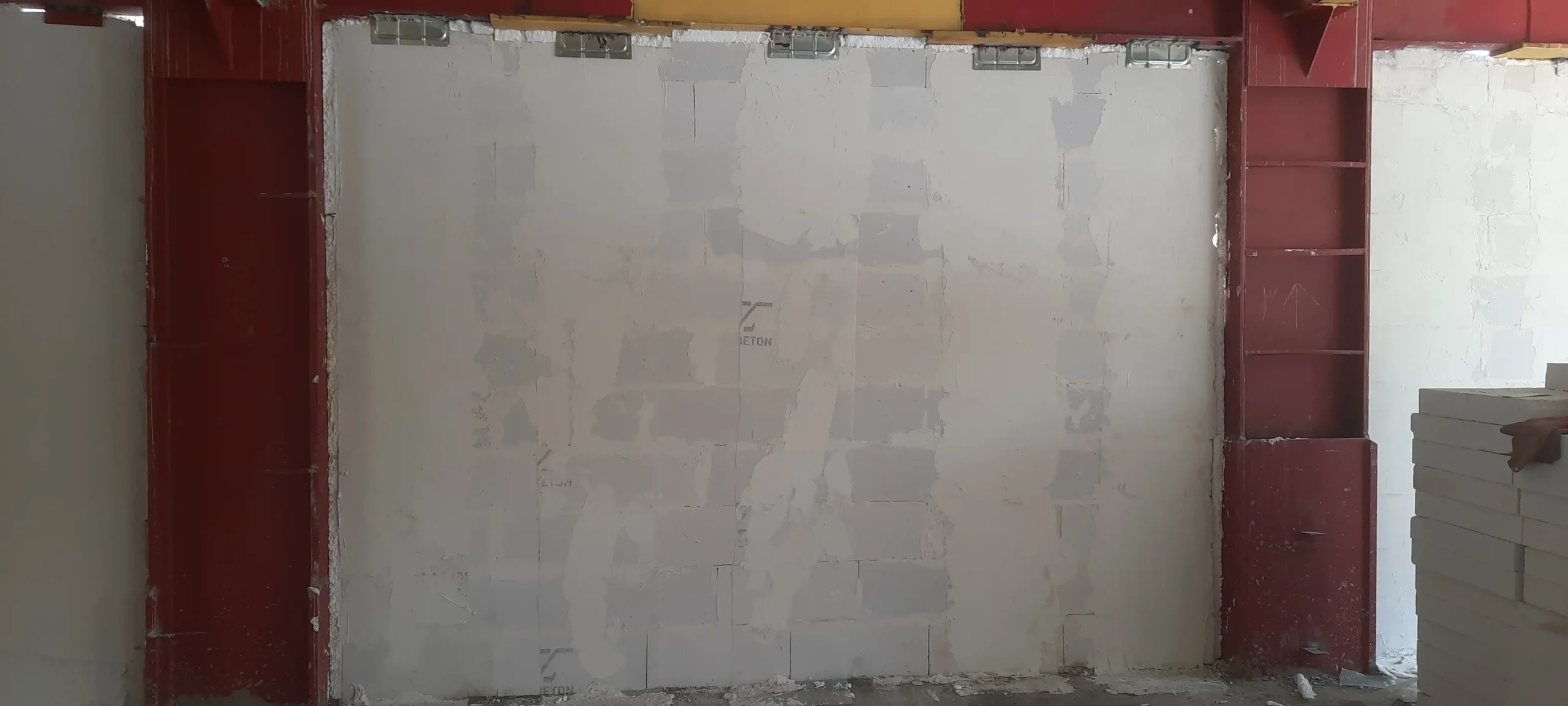

نوارهای الیاف شیشه پرین با عرض از پیش تعیین شده به صورت قائم روی دیوار قرار می گیرد. فاصله نوارها با محاسبات تعیین می گردد. ( انجام محاسبات توسط شرکت پرین بتن برای مشتریان صورت می پذیرد.)

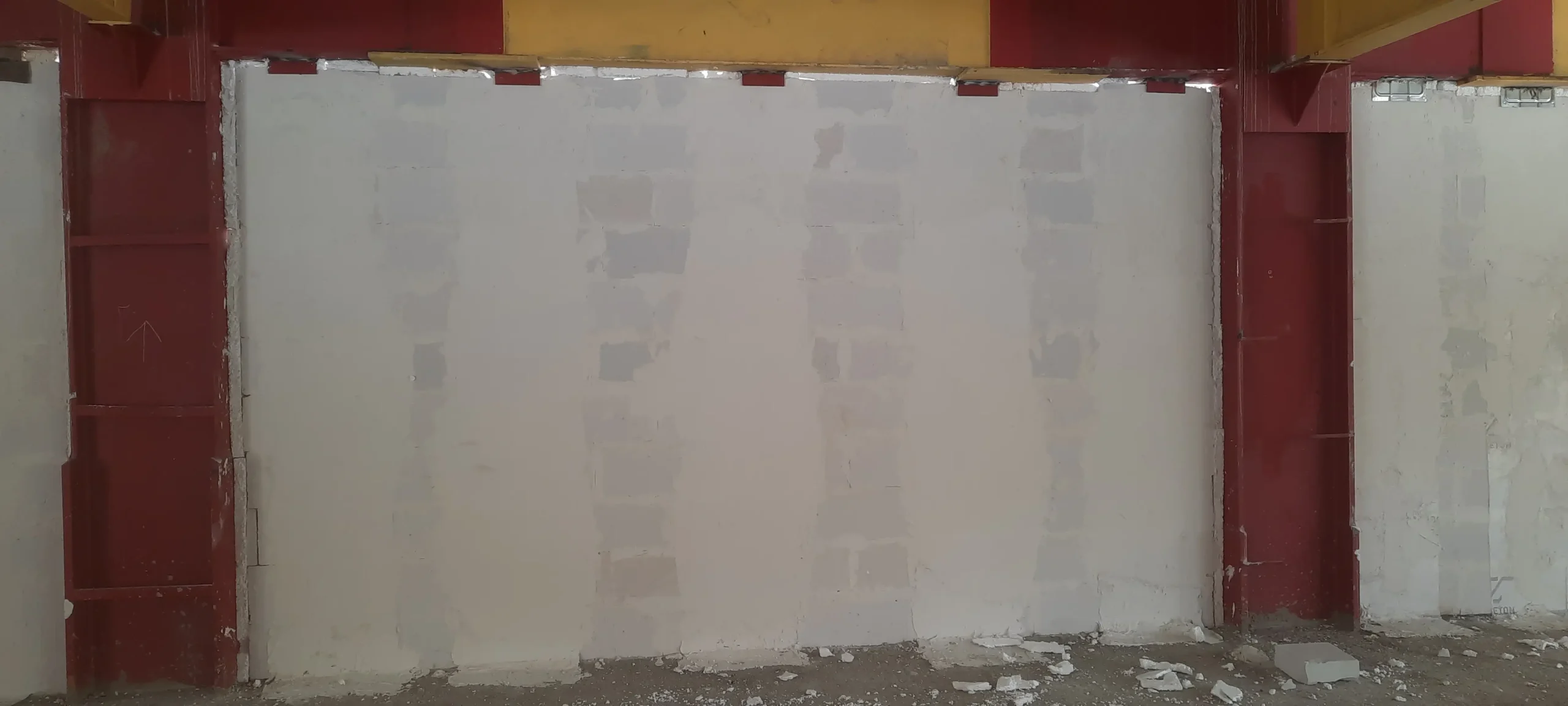

4-اجرای پلاستر پرین:
پلاستر پرین یک پلاستر پایه سیمانی تقویت شده با پلیمر می باشد که دانه بندی مشخصی داشته و بدین منظور طراحی و تولید شده است. این پلاستر دارای نشان استاندارد و گواهینامه فنی از مرکز تحقیقات وزارت راه و مشکن و شهرسازی است.
نکات مهم:
وال پست الیافی بایستی در هر دو طرف دیوار و روبروی هم کار شوند.
مقاومت کششی الیاف بعنوان یک مشخصه در هر دو طرف بایستی یکسان باشد . یعنی لازم است از یک نوع مش در این سیستم (داخل و بیرون ) استفاده گردد.
در داخل و بیرون بر روی الیاف شیشه پرین پلاستر پرین کار شده البته در داخل بنا به ملاحظات معماری می توان از گچ نیز استفاده نمود.
سیستم وال پست الیافی پرین چه مزایایی دارد:
- عملکرد لرزه ای مناسب و بهتر از وال پست های فلزی
- اجرای همزمان با دیوارچینی
- حذف میلگرد بستر در بلوک های سیمانی و سفالی و بست های گونیا و بست تخت در سیستم بلوک های AAC
- صرفه اقتصادی حداقل 65 درصدی نسبت به سیستم سنتی وال پست فلزی ( آنالیز ریالی به روز به این مقاله ضمیمه شده است )
- حذف کلیه وال پست های ( وادار) عمودی و افقی
 |
 |
 |
 |
||
مشخصات فنی مصالح مورد استفاده در سیستم وال پست الیافی پرین :
|
|
||||||||||||||||||||||||||||||||||||
